Prenosni trifazni polnilnik Type 2, do 22 kW

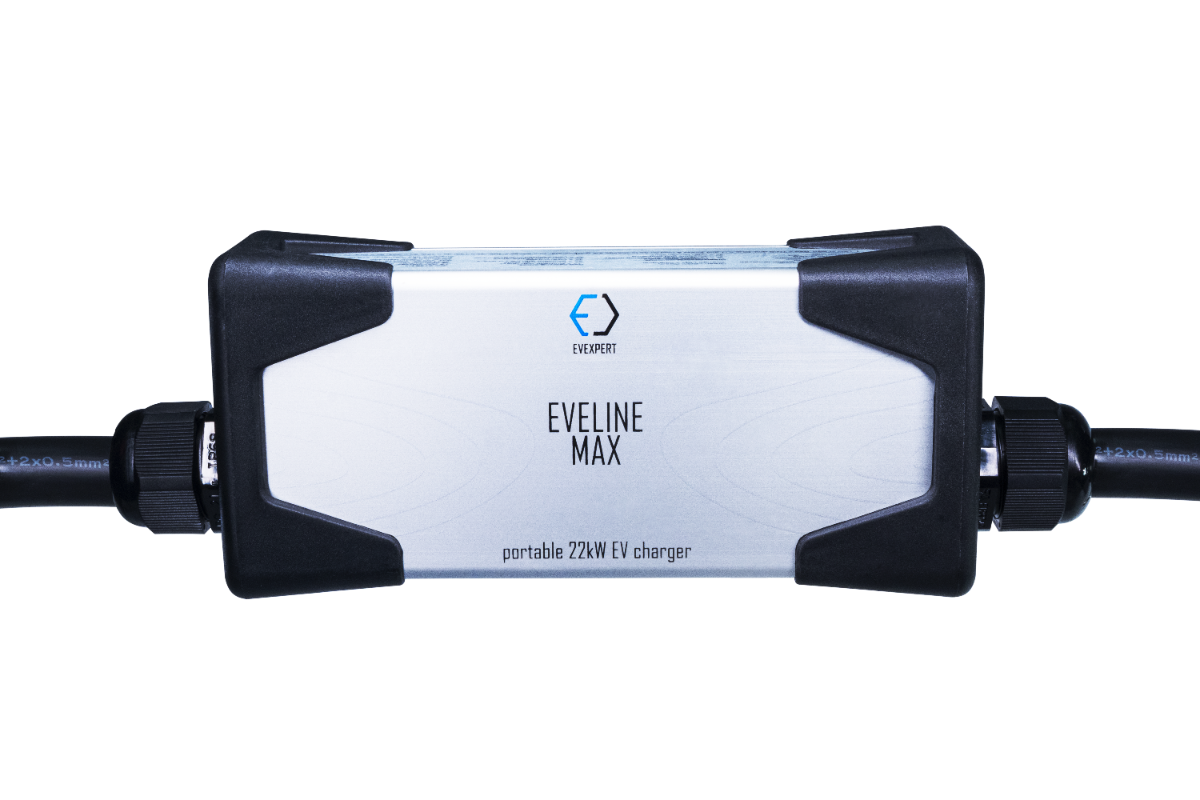

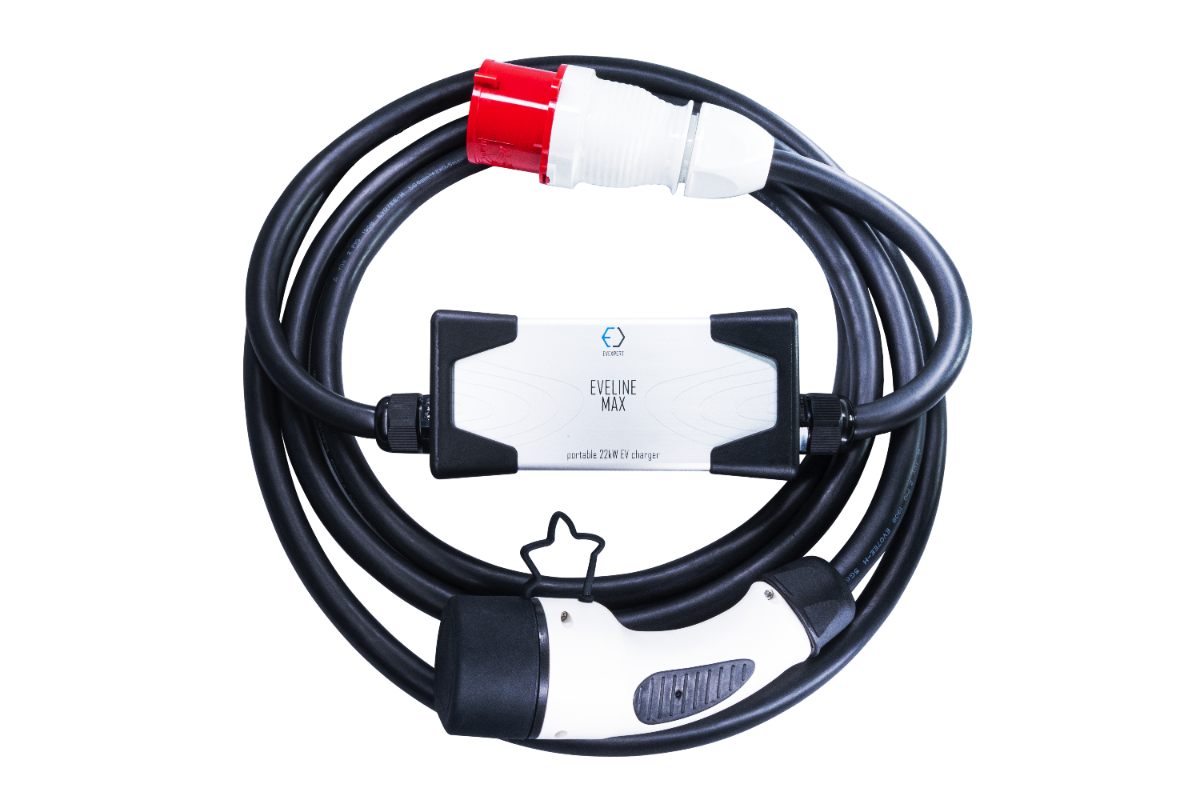

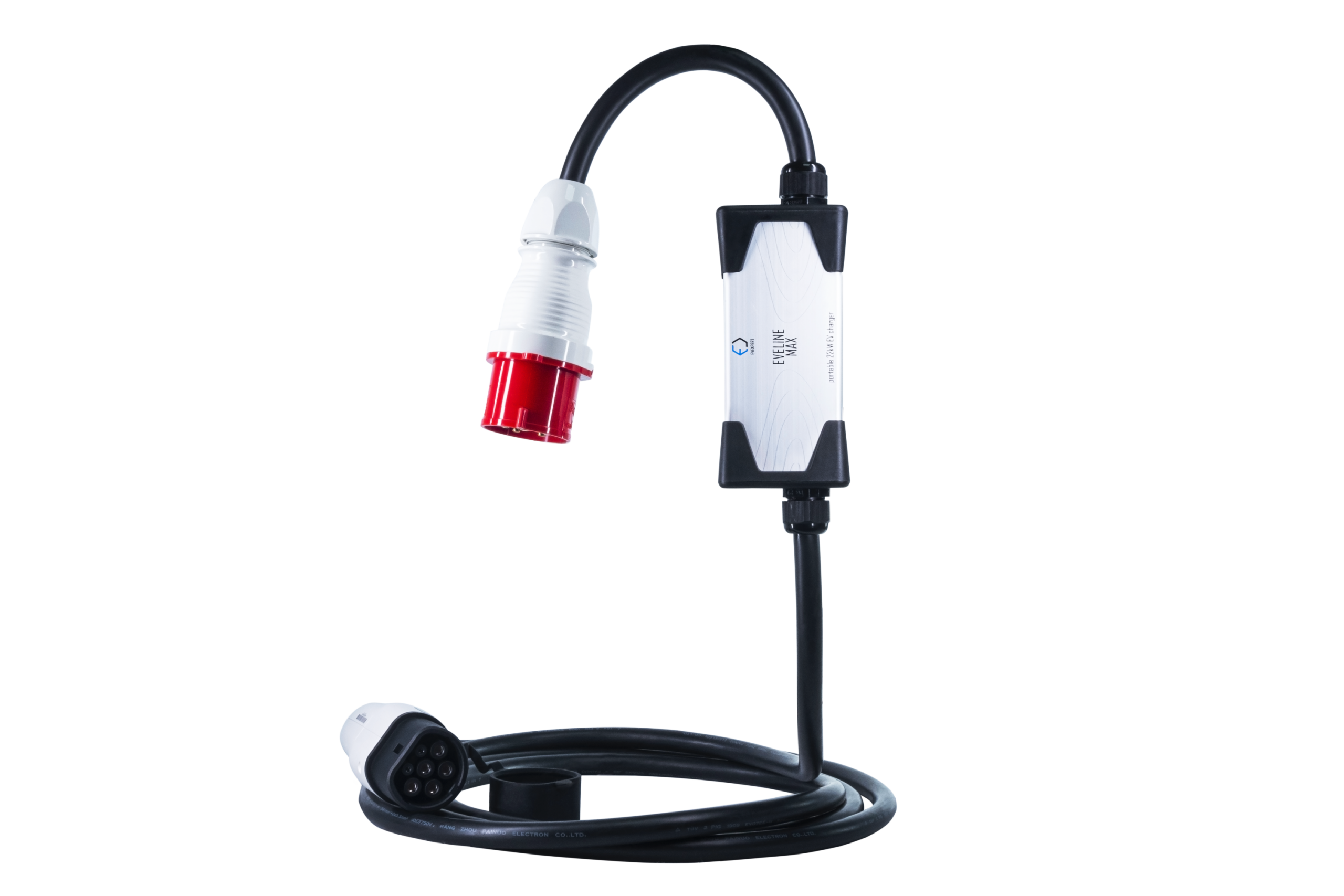

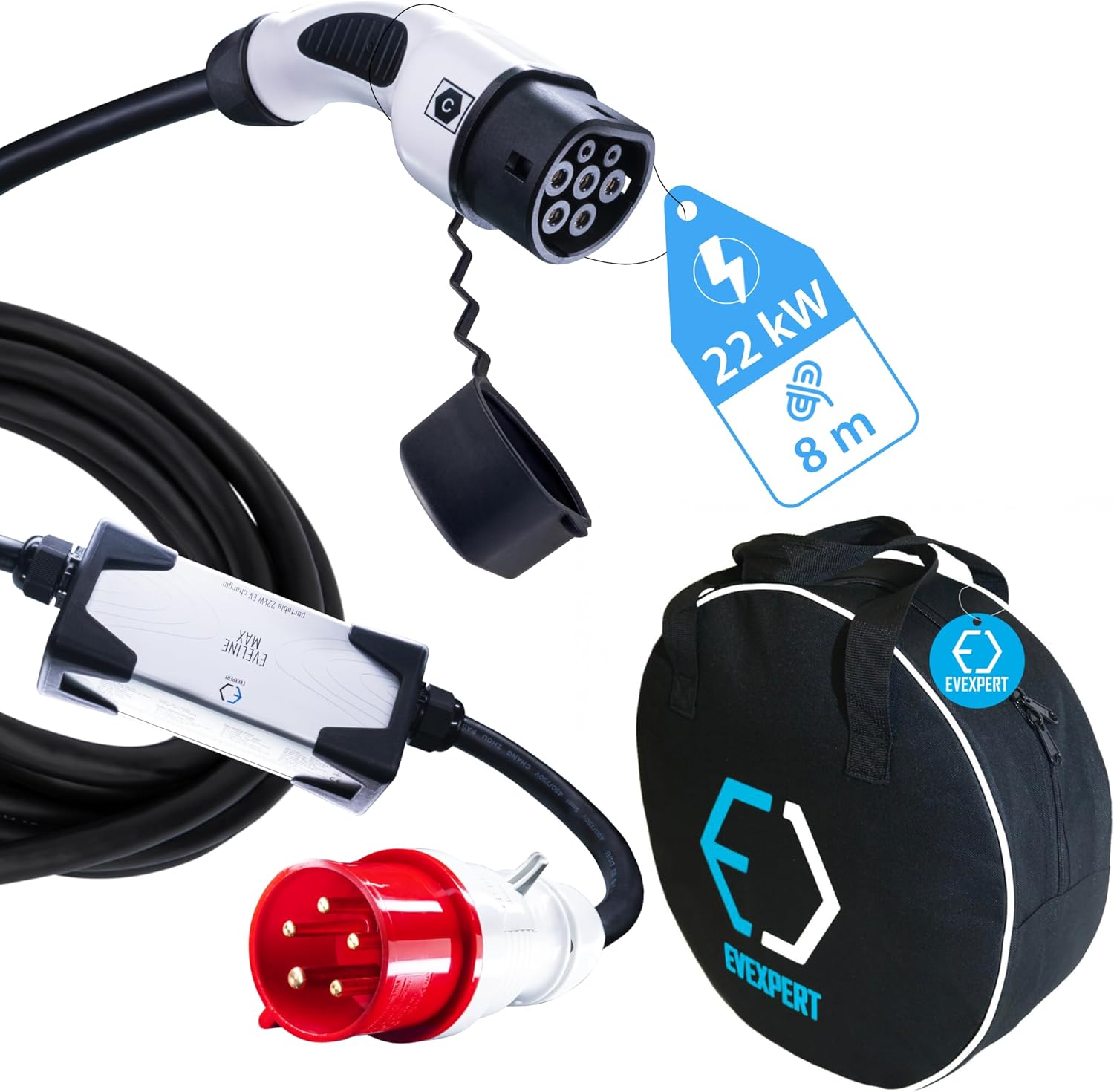

EVELINE Max je prenosni trifazni polnilni kabel za električne avtomobile s priključkom Type 2, ki se napaja iz industrijske vtičnice CEE 5-pin 32 A in polni z močjo do 22 kW. To je zmogljiva možnost v prenosni ponudbi: majhna, robustna krmilna enota, izbirljiv tok od 6 do 32 A in vgrajena zaščita na diferenčni tok. Gre za prvo generacijo modela Max brez zaslona na enoti; tok se nastavi s stranskim gumbom, okvare pa se sporočajo s kodo napake.
22 kW trifazno in kaj mora podpirati avtomobil

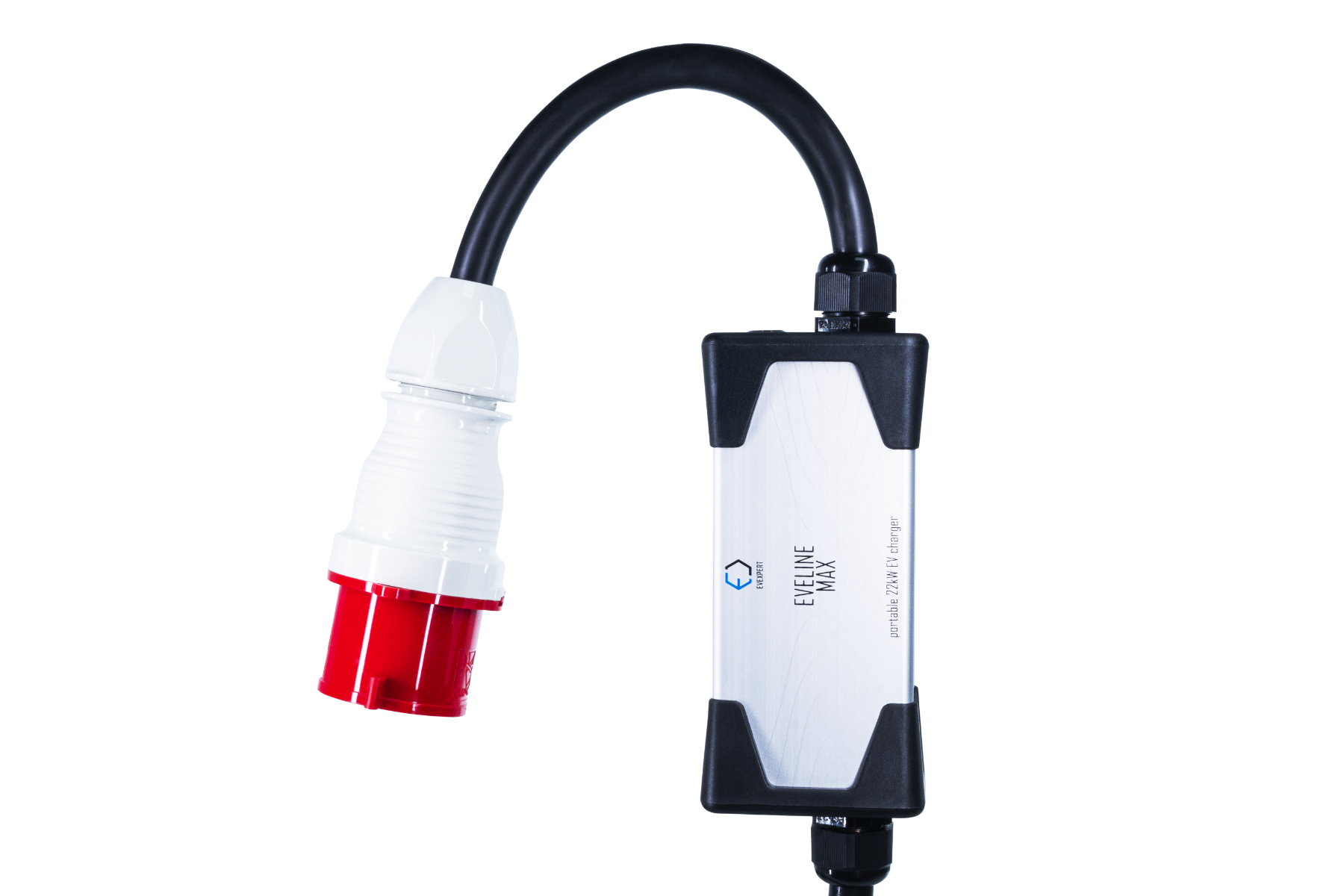

Priključen v vtičnico CEE 5-pin 32 A EVELINE Max dovaja trifazno moč do 22 kW (400 V, 32 A). Ta polna moč je na voljo le, ko tudi vgrajeni polnilnik avtomobila sprejema 22 kW trifazno izmenično – specifikacija, ki je mnoga električna vozila nimajo, saj je velik del omejen na 11 kW ali na enofazno polnjenje. Kjer avtomobil sprejema manj, črpa na svoji meji, kabel pa preprosto dovaja to, kar avtomobil zahteva.
Vtičnica CEE 5-pin mora biti tudi na tokokrogu, nazivno namenjenem toku, ki ga nameravate uporabiti; tip vtiča sam po sebi ne potrjuje napajanja 32 A.
Izbirljiv tok v osmih stopnjah

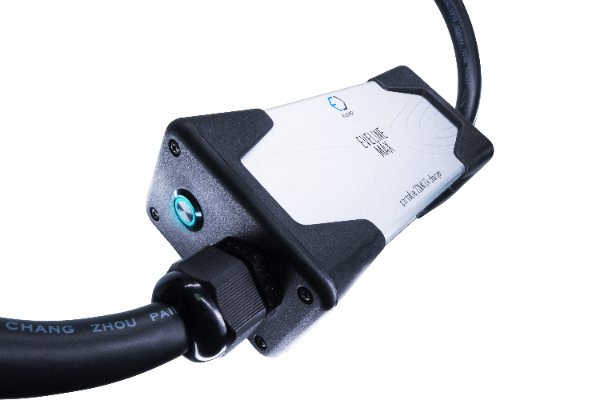

Polnilni tok se na enoti izbere s stranskim gumbom v osmih stopnjah – 6, 8, 10, 13, 16, 20, 25 in 32 A – tako da lahko polnite s polno močjo na dobrem napajanju 32 A ali znižate za vtičnico 16 A, deljeni tokokrog ali napeljavo, glede katere niste prepričani. V tem je bistvo usklajevanja nastavitve z vtičnico: en zmogljiv kabel se tako smiselno obnaša na različnih napajanjih.
Zaščita in vzdržljivo preklapljanje
Najpomembnejši varnostni element je vgrajeni odklopnik Type B skupaj z RCD tipa A-EV, ki zaznava gladke enosmerne okvarne tokove od 6 mA in takoj prekine napajanje, če gre polnjenje narobe. To je pomembno, ker lahko električno vozilo ustvari gladek enosmerni diferenčni tok, ki ga navadna naprava Type A morda ne zazna. Ob vsakem priklopu krmilna elektronika izvede diagnostični pregled in vsako težavo sporoči s kodo napake.
Notranji stikalni elementi so dimenzionirani za več kot 150 % nazivne trajne obremenitve, kar jim med dolgimi, zmogljivimi polnjenji daje rezervo, namesto da bi delovali na svoji meji.
Zaščita pred vremenom in ravnanje

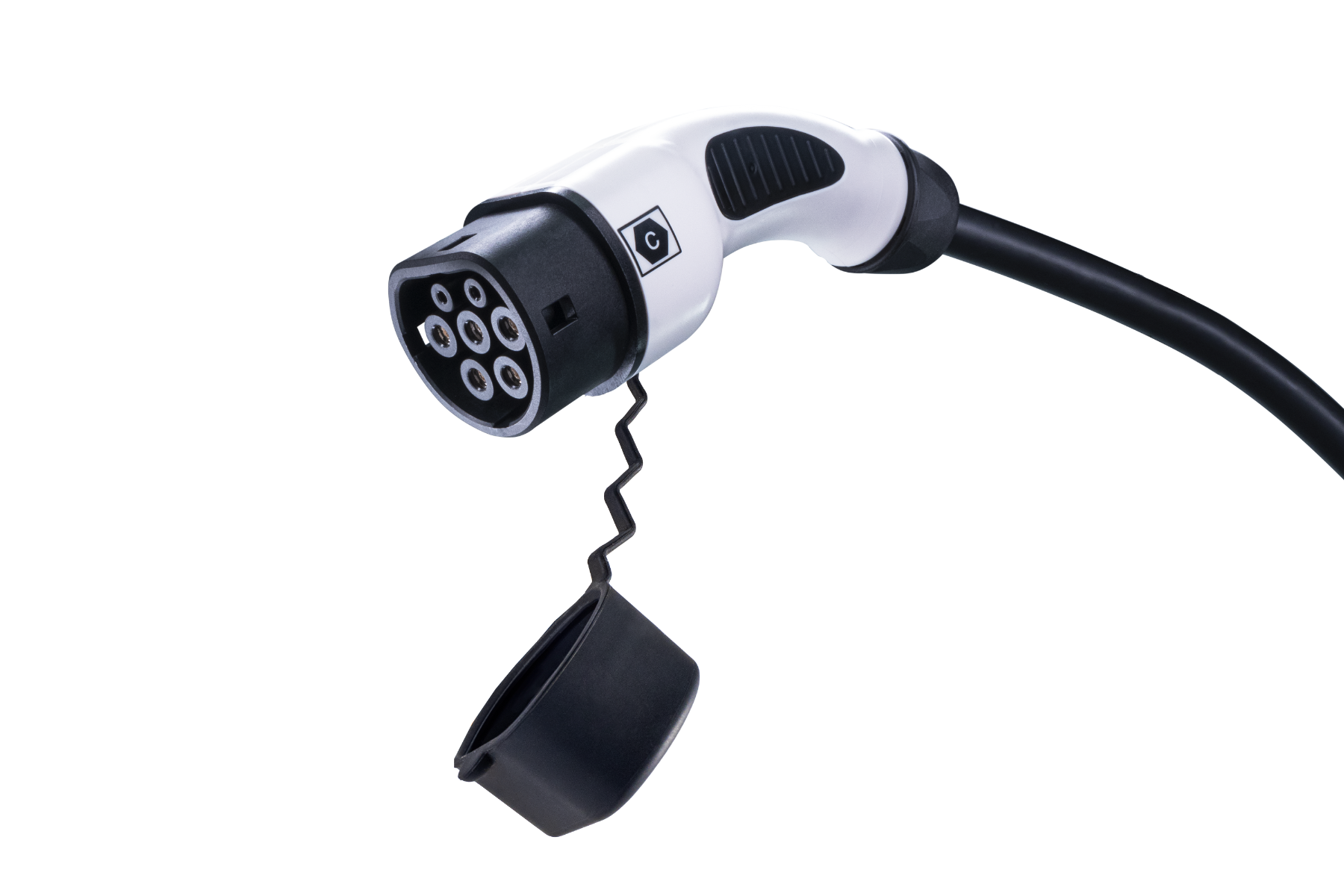

Polnilnik ima med priklopom stopnjo IP44 – zaščiten pred trdnimi predmeti nad 1 mm in pršečo vodo iz vseh smeri – in IP65 na odklopljenih priključkih z nameščenimi zaščitnimi pokrovčki, tako da med uporabami ostanejo neprepustni za prah in zaščiteni pred curki. Deluje v širokem razponu od −40 °C do +50 °C. Namestitev pokrovčkov, ko kabel ni priključen, in zvijanje kabla v torbo po uporabi ohranjata kontakte čiste in kabel v dobrem stanju. To sta stopnji zaščite pred pršenjem in curki, ne primer za potapljanje priključkov.
Tehnične specifikacije
| Priključek na strani vozila | Type 2 (Mennekes) |
|---|---|

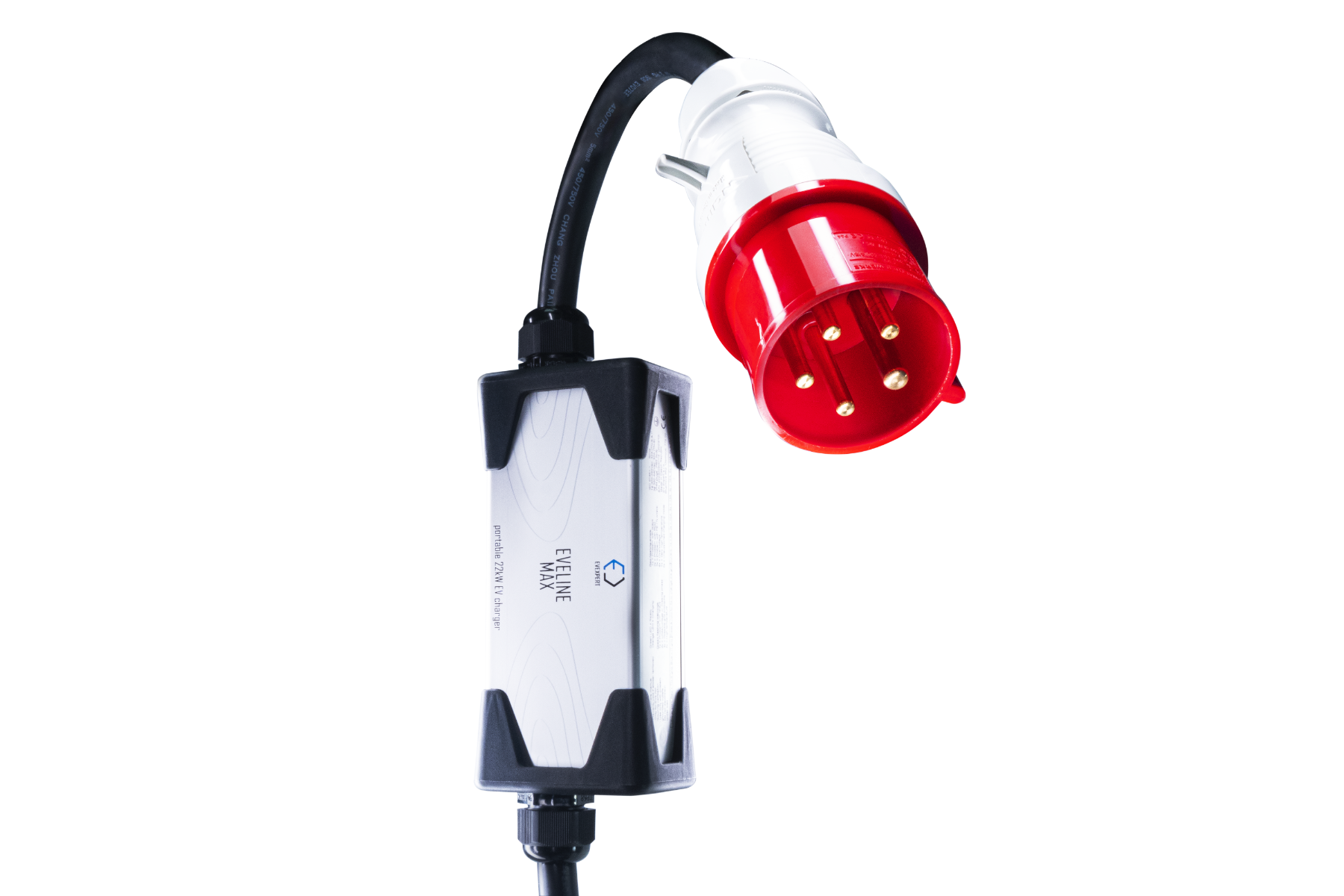

| Napajalna vtičnica | CEE 5-pin 32 A, trifazno 400 V |
| Največja moč polnjenja | 22 kW |
| Največji tok | 32 A |
| Izbirljiv tok | 6 / 8 / 10 / 13 / 16 / 20 / 25 / 32 A |
| Zaščita na diferenčni tok | Vgrajena RCD Type B z zaznavanjem enosmernih okvar od 6 mA |
| Preklopna rezerva | Nazivno nad 150 % trajne obremenitve |
| Zaščita pred vdorom | IP44 v uporabi / IP65 s pokrovčki in odklopljen |
| Delovna temperatura | −40 °C to +50 °C |
| Dolžina kabla | 8 m |
| Dimenzije krmilne enote | 180 × 80 × 50 mm |
| Teža | 4.5 kg |
| Barva | Srebrna |
| Standardi | IEC 61851-1, IEC 62196-2; CE in TÜV |
| Garancija | 24 mesecev |

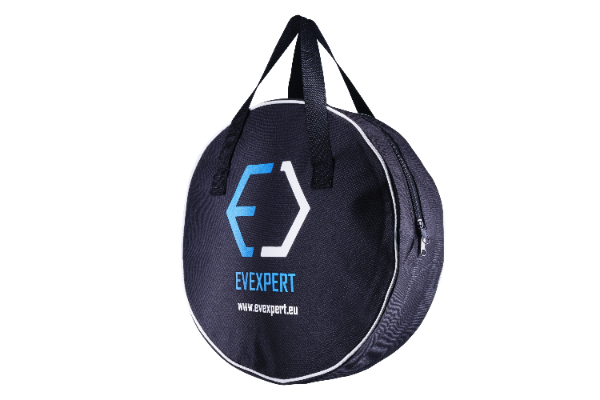

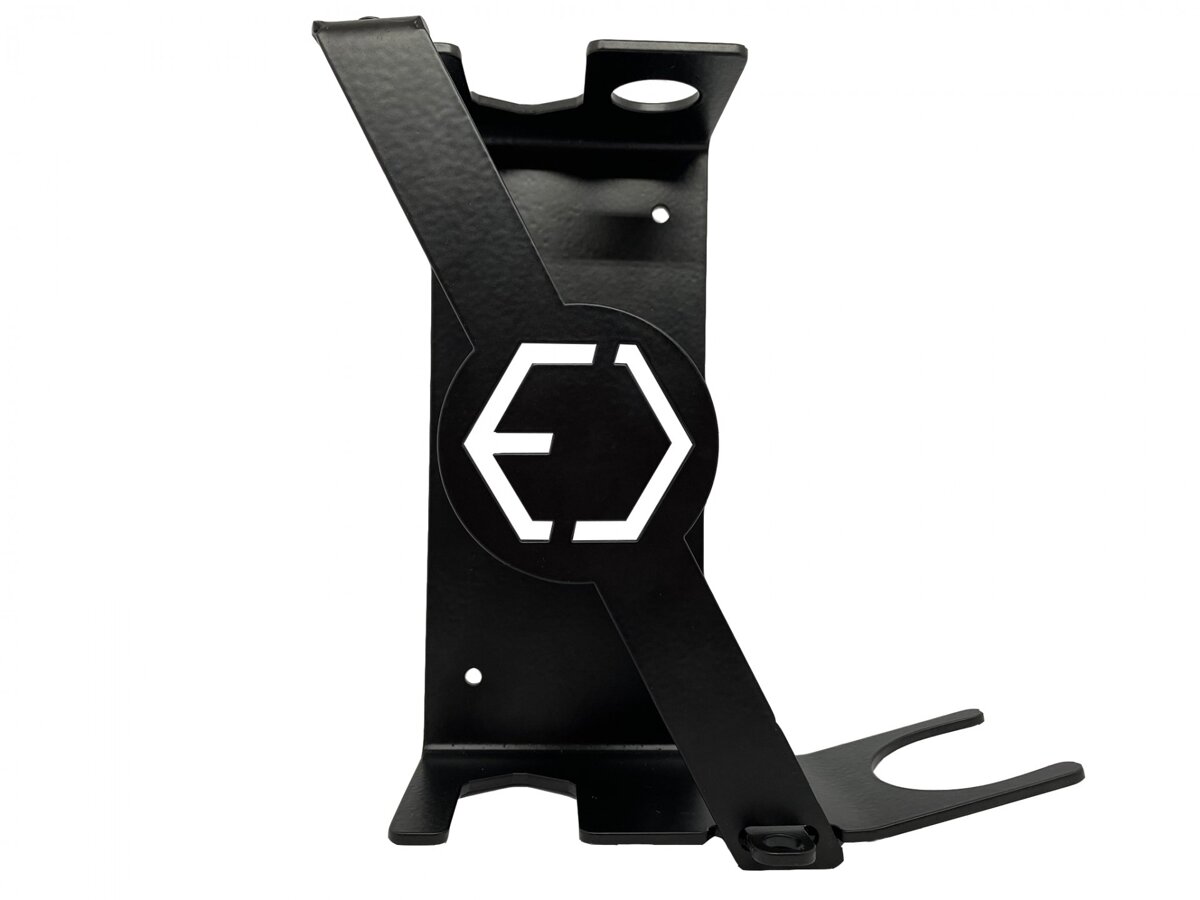

| Dobavljeno z | Torba za shranjevanje (na voljo tudi izbirni stenski nosilec) |
Pogosta vprašanja
Ali se bo moj avtomobil polnil s polnih 22 kW?
Samo če njegov vgrajeni polnilnik sprejema 22 kW trifazno izmenično. Mnoga električna vozila so omejena na 11 kW ali na enofazno polnjenje in bodo črpala manj; to zgornjo mejo postavlja avtomobil, in ne kabel. Potrebujete tudi trifazno napajanje 32 A na vtičnici.
Ali ga lahko uporabljam na vtičnici 16 A?
Da – na enoti tok znižajte na 16 A (ali manj). Osemstopenjska nastavitev omogoča, da isti kabel deluje na napajanju 16 A ali deljenem tokokrogu, kot tudi na polni vtičnici 32 A, če sta vtičnica in njena zaščita nazivno namenjena izbrani nastavitvi.
Ali ima zaslon?
Ne. Ta EVELINE Max prve generacije tok nastavlja s stranskim gumbom in okvare sporoča s kodo napake, namesto da bi prikazoval sprotne vrednosti. EVELINE Max II je različica z merilnim zaslonom OLED.
