Trifazni polnilnik Type 2 z zaslonom in adapterji

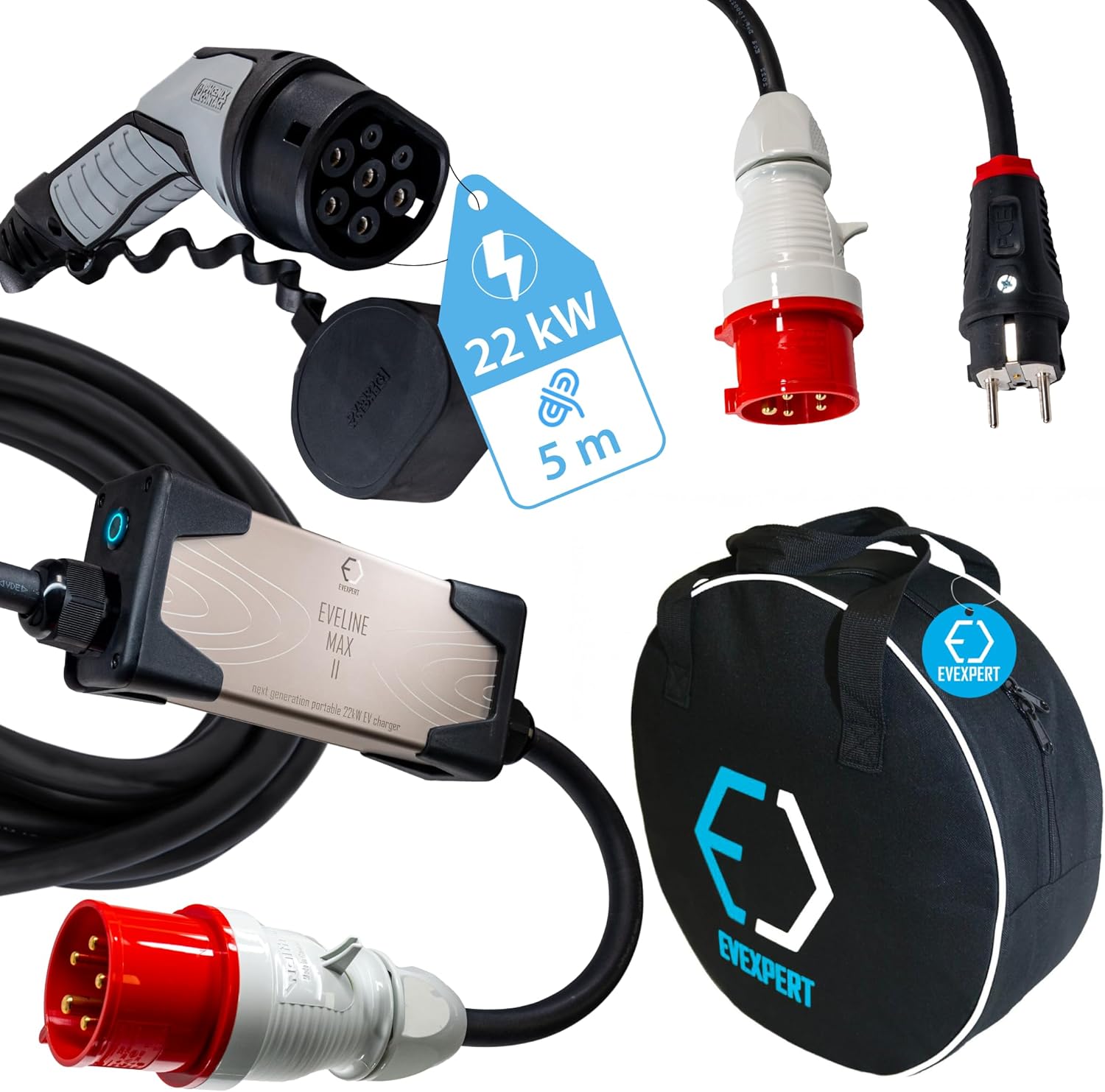

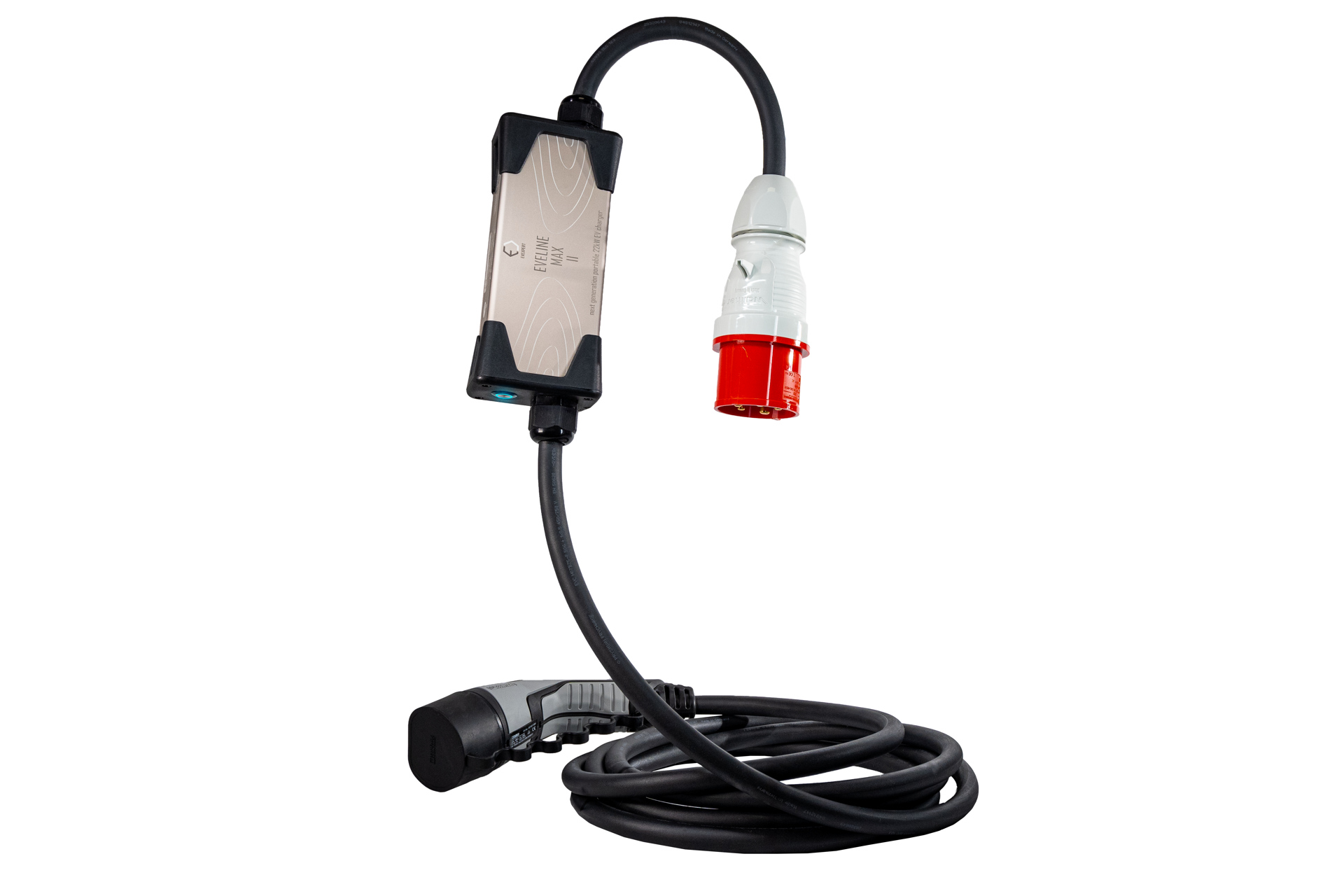

EVELINE Max II je trifazni prenosni polnilnik druge generacije, ki zasnovi Max 22 kW dodaja zaslon OLED. Iz vtičnice CEE 5-pin 32 A polni avtomobil s priključkom Type 2 z močjo do 22 kW, dva priložena adapterja pa omogočata, da isti kabel deluje iz navadne vtičnice Schuko ali vtičnice CEE 16 A pri ustrezno nižji moči. Zaslon podrobno sporoča potek polnjenja; tok je izbirljiv od 6 do 32 A.
Zaslon za trifazno polnjenje

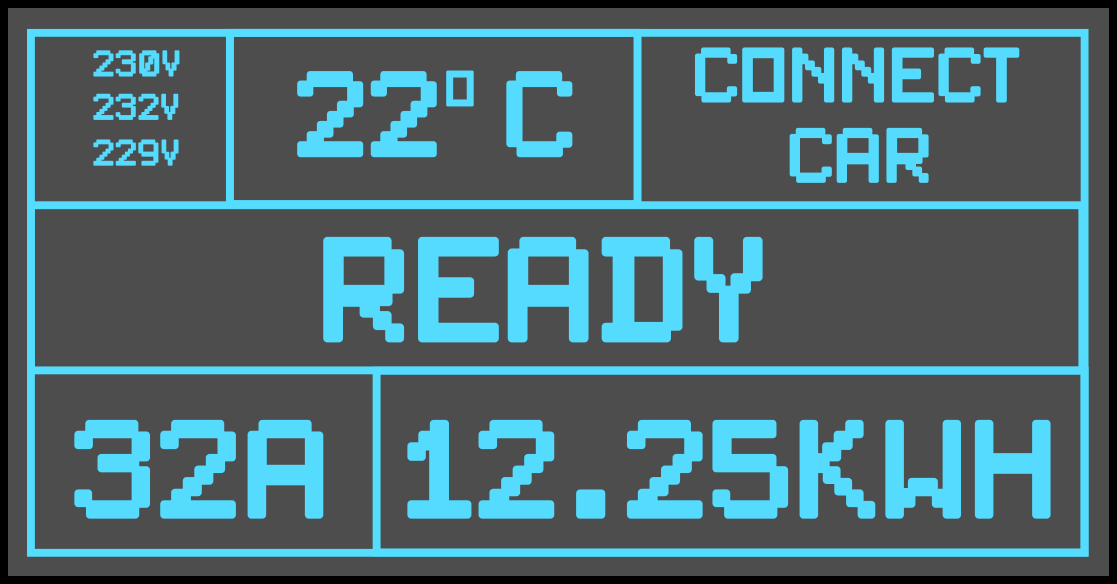

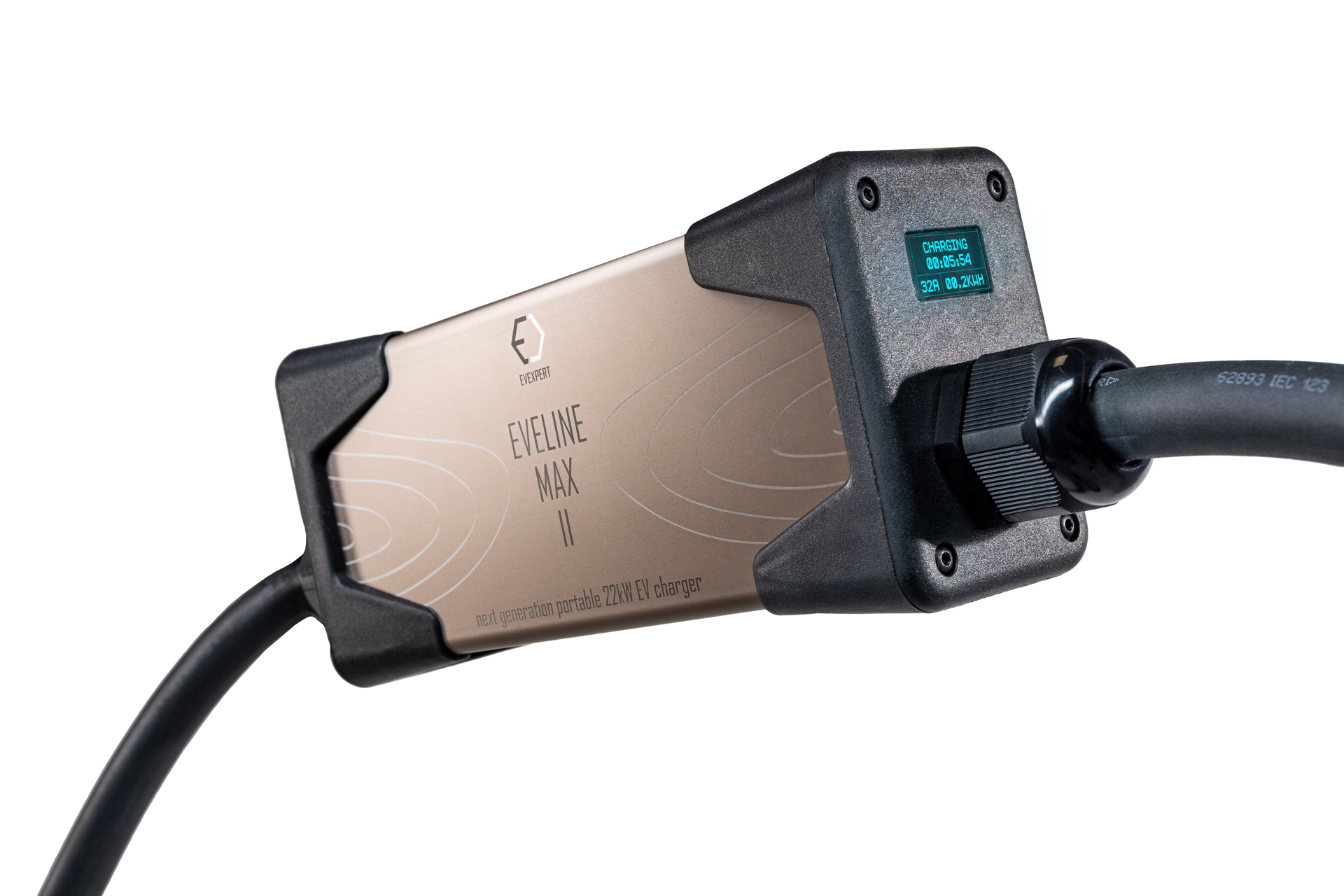

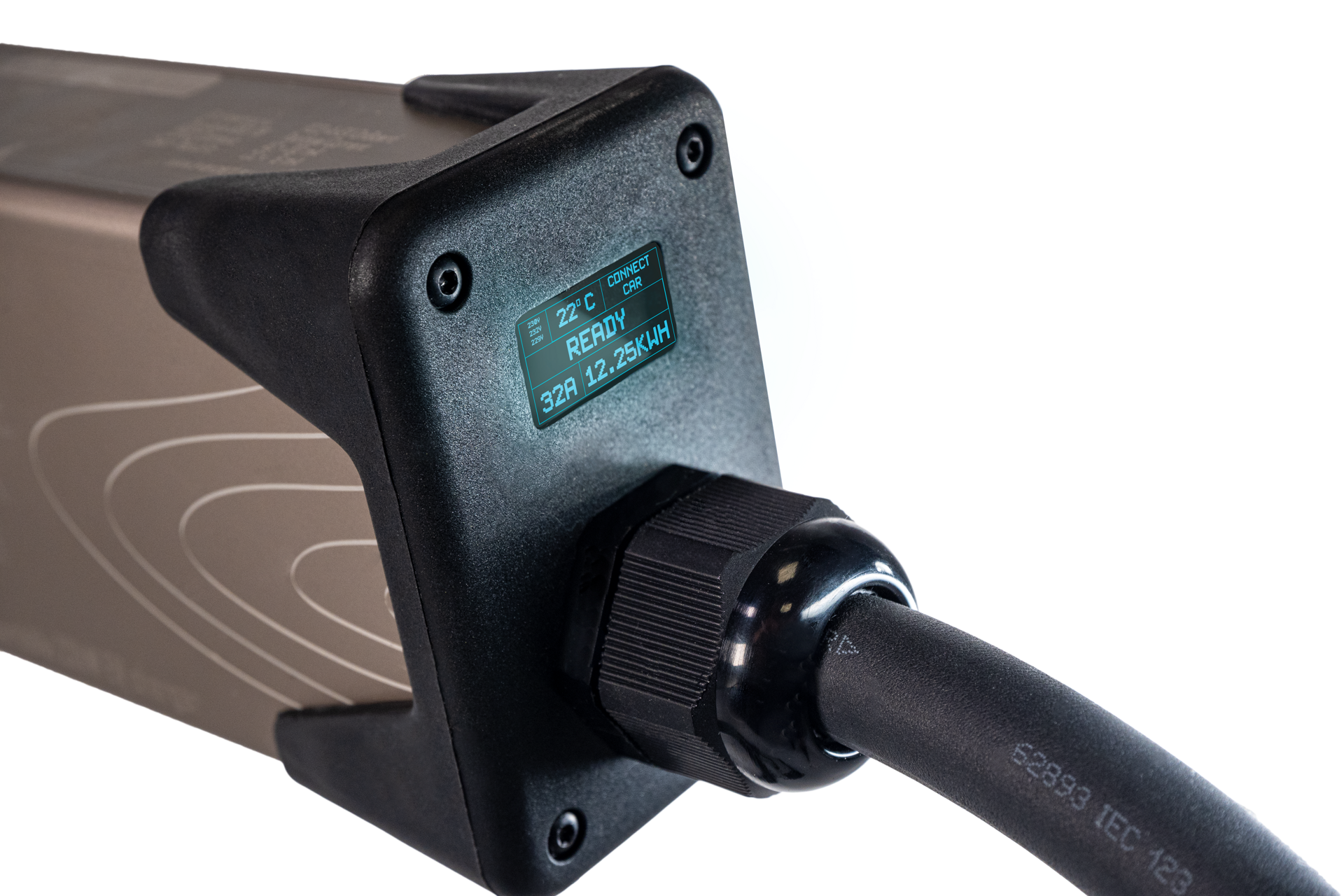

Zaslon OLED velikosti 0,96″ prikazuje nastavljeni tok, napetost na vsaki fazi, temperaturo krmilne enote in izbrano tokovno omejitev, s pridržanjem tipke pa se preklopi na skupno dovedeno energijo v kWh. Pri trifaznem polnilniku je prikaz napetosti po posameznih fazah resnično informativen – na hiter pogled vam pokaže, da so vse tri faze prisotne in zdrave, česar kabel brez zaslona ne more povedati.
22 kW trifazno in kaj mora podpirati avtomobil

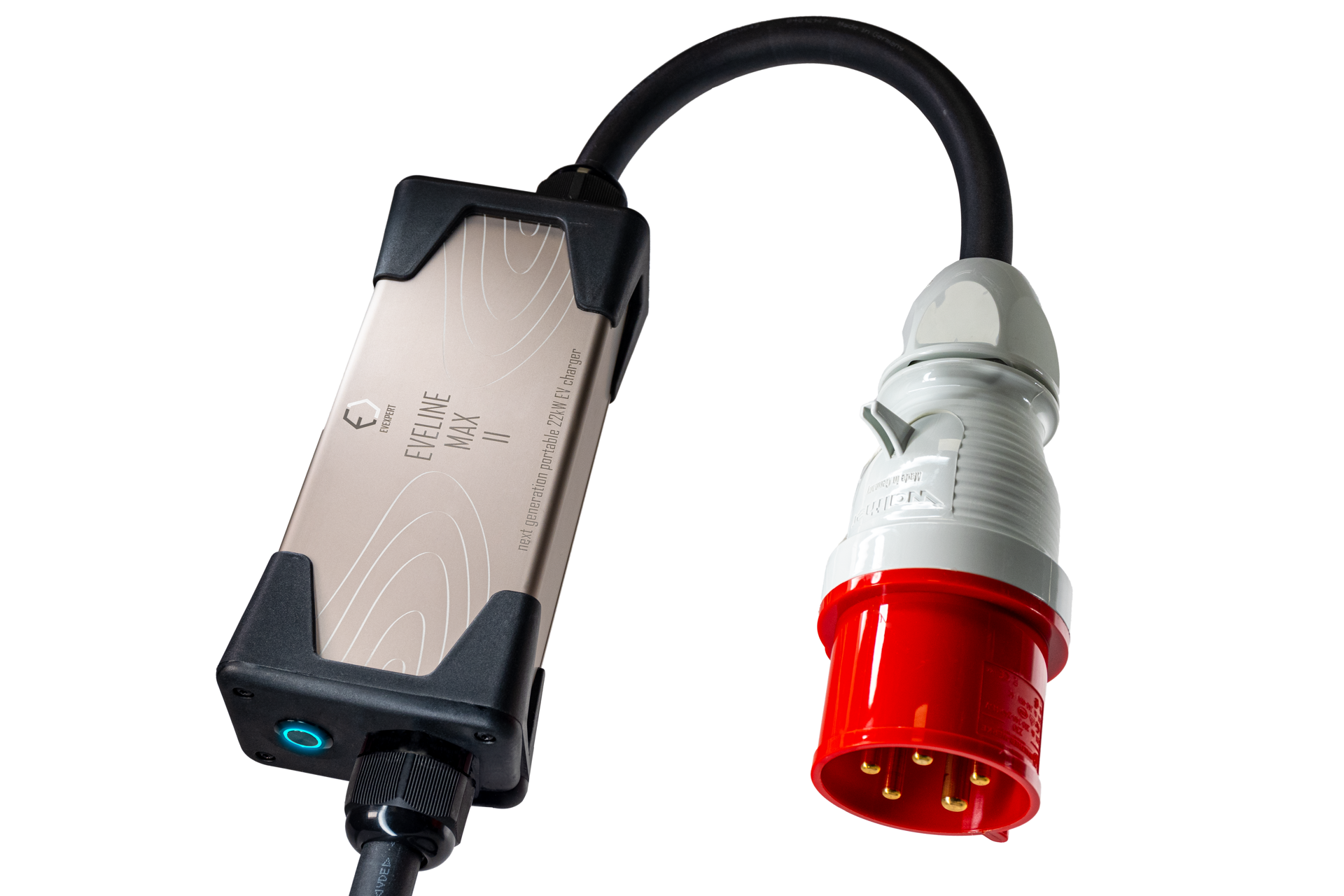

Iz vtičnice CEE 5-pin 32 A Max II dovaja do 22 kW trifazno (400 V, 32 A). Polna moč je odvisna od tega, da vgrajeni polnilnik avtomobila sprejema 22 kW trifazno izmenično; mnoga električna vozila so omejena na 11 kW ali na enofazno polnjenje in bodo črpala manj. Tok je na enoti izbirljiv v osmih stopnjah – 6, 8, 10, 13, 16, 20, 25 in 32 A – tako da ustreza tudi napajanju 16 A ali tokokrogu, ki terja nižji odjem.
Dva adapterja za druge vtičnice

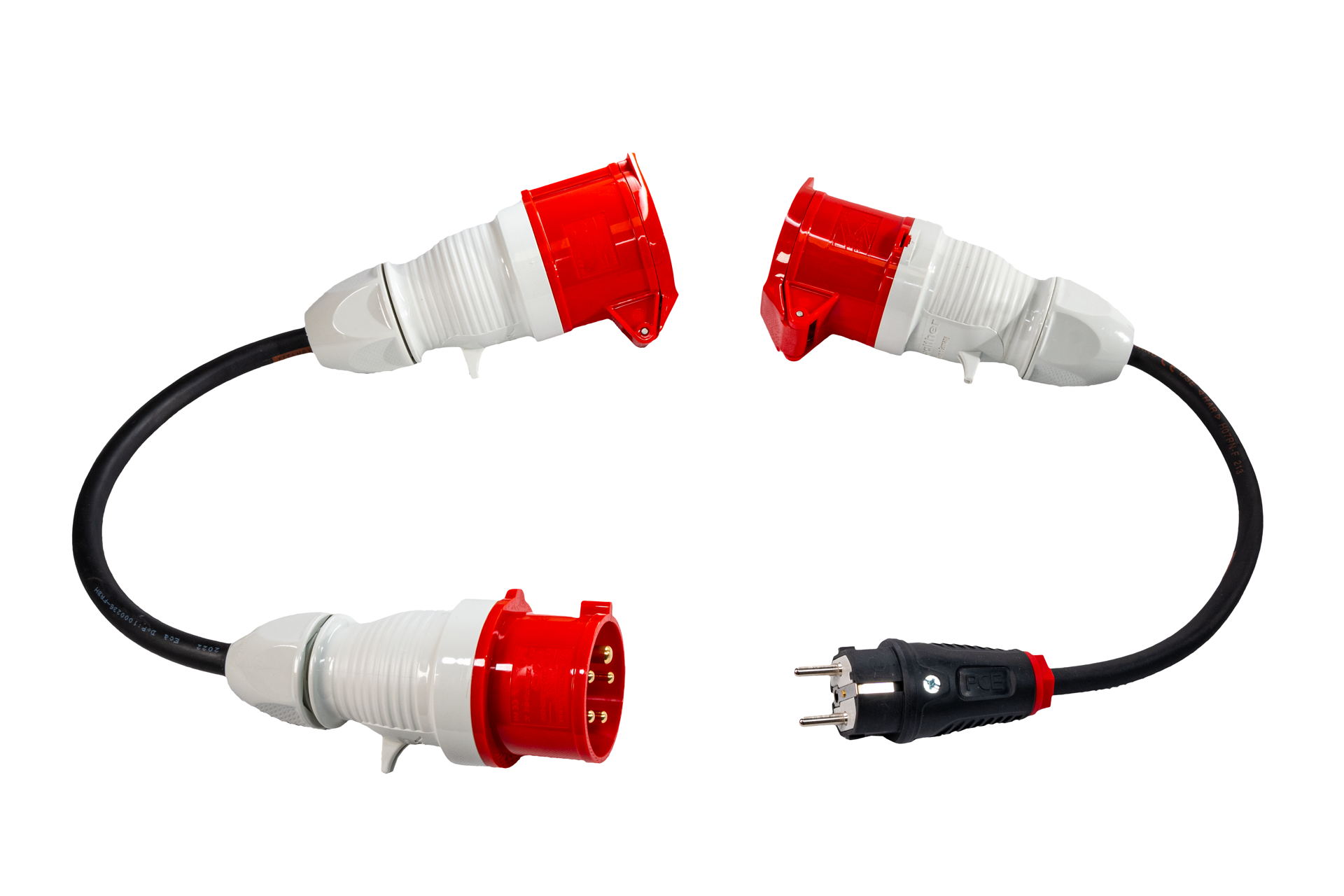

Priložena sta dva adapterja Walther, ki razširita mesta, kamor se kabel lahko priključi. Adapter Schuko na CEE omogoča delovanje iz navadne gospodinjske vtičnice z močjo do 3,6 kW enofazno, adapter CEE 16 A na 32 A pa uporabo vtičnice CEE 16 A z močjo do 11 kW, odvisno od napajanja in avtomobila. Domači vtič 32 A in dva adapterja skupaj z enim kablom pokrivajo gospodinjske, 16 A in 32 A vire – pri čemer hitrost vsakič določata uporabljena vtičnica in avtomobil.
Zaščita, preklapljanje in vreme
Varnost temelji na vgrajeni RCD Type B z RCD tipa A-EV, ki zaznava gladke enosmerne okvarne tokove od 6 mA in ob okvari takoj prekine napajanje; samopreizkus se izvede ob vsakem priklopu, vsaka težava pa se na zaslonu prikaže kot koda napake. Stikalni elementi so nazivno namenjeni več kot 150 % trajne obremenitve za rezervo med dolgimi, zmogljivimi polnjenji.
Polnilnik je IP44, ko je priključen, in IP65 na odklopljenih priključkih z nameščenimi pokrovčki, deluje pa od −40 °C do +50 °C. To sta stopnji zaščite pred pršenjem in curki, ne primer za potapljanje.
Tehnične specifikacije
| Priključek na strani vozila | Type 2 (Mennekes) |
|---|---|
| Napajalna vtičnica | CEE 5-pin 32 A, trifazno (250 V / 400 V) |
| Največja moč polnjenja | 22 kW |
| Največji tok | 32 A |
| Izbirljiv tok | 6 / 8 / 10 / 13 / 16 / 20 / 25 / 32 A |
| Zaslon | 0.96″ OLED (tok, napetost po fazah, temperatura, kWh) |
| Zaščita na diferenčni tok | Vgrajena RCD Type B z zaznavanjem enosmernih okvar od 6 mA |
| Preklopna rezerva | Nazivno nad 150 % trajne obremenitve |
| Zaščita pred vdorom | IP44 v uporabi / IP65 s pokrovčki in odklopljen |
| Delovna temperatura | −40 °C to +50 °C |
| Dolžina kabla | 5 m |

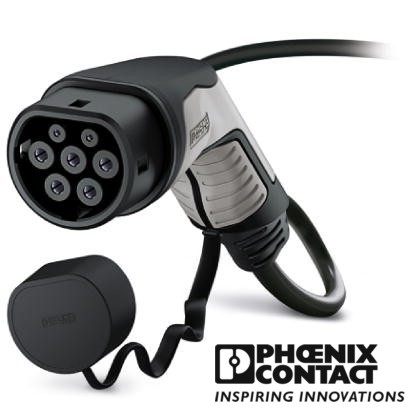

| Kabel | Phoenix Contact |
| Dimenzije krmilne enote | 180 × 80 × 50 mm |
| Barva | Črna z belimi, rdečimi in srebrnimi elementi |
| Priloženi adapterji | Schuko na 16 A CEE (1-fazno, 16 A, 3.6 kW); CEE 16 A na 32 A (16 A, 1–3 faze, 3.6–11 kW) |
| Standardi | IEC 61851-1, IEC 62196-2; CE in TÜV |
| Garancija | 36 mesecev |

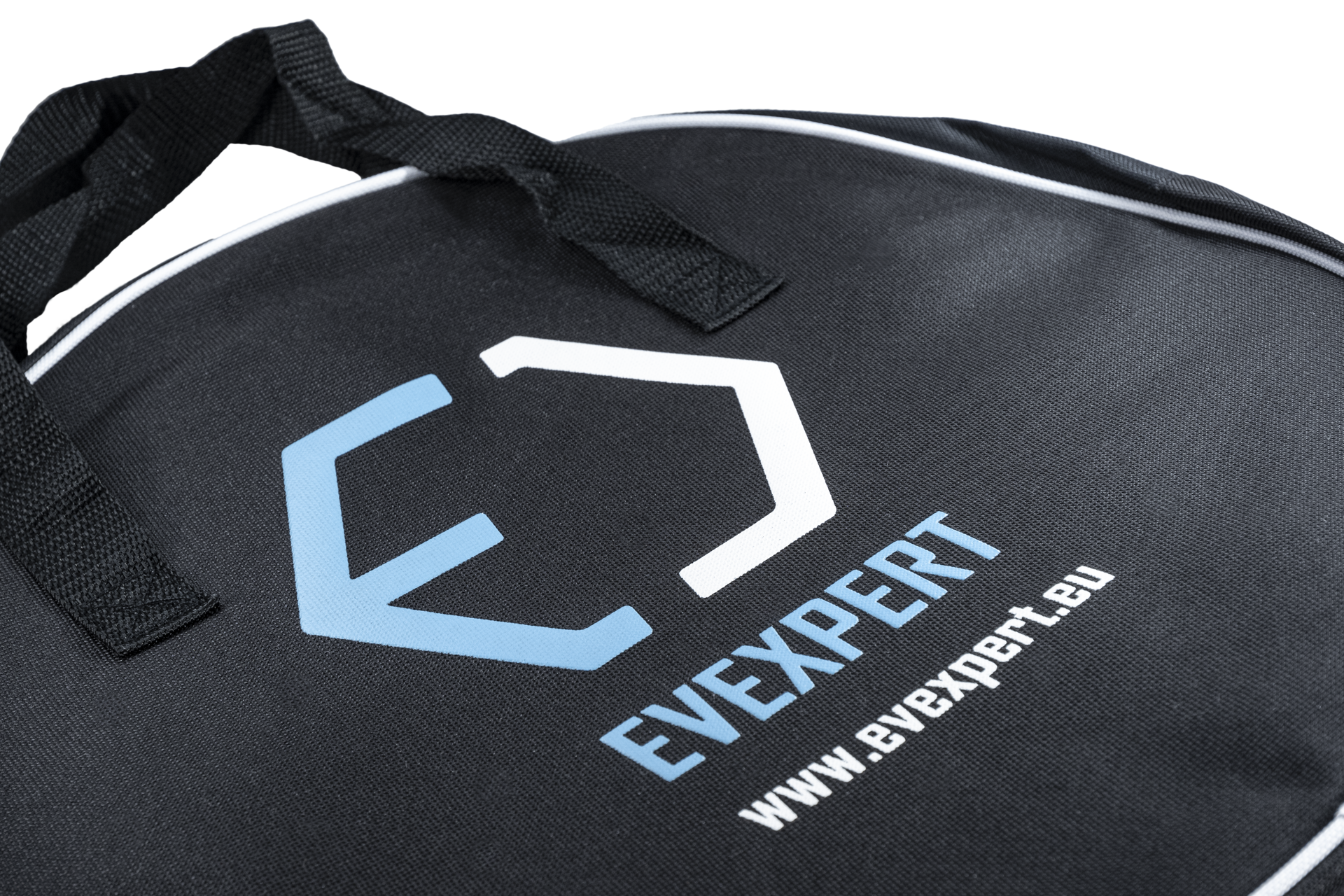

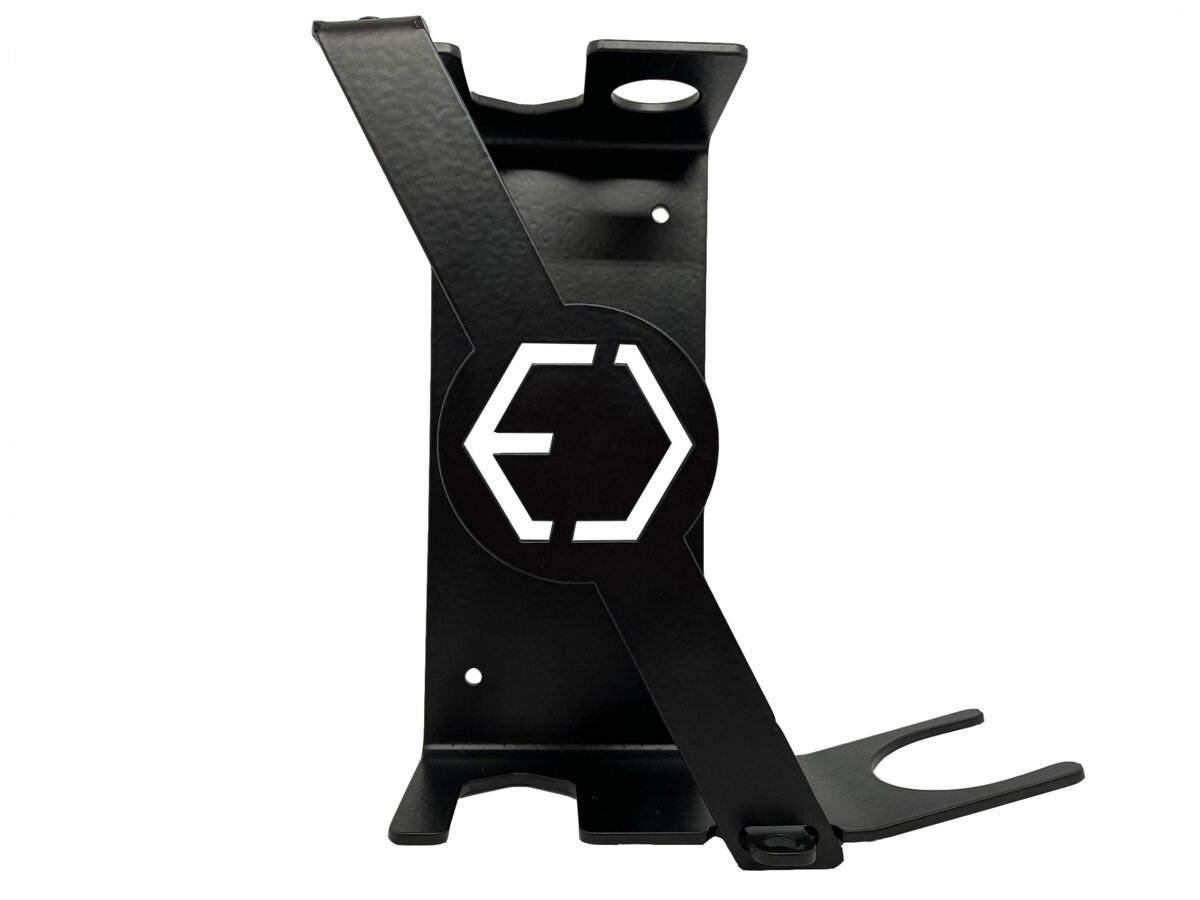

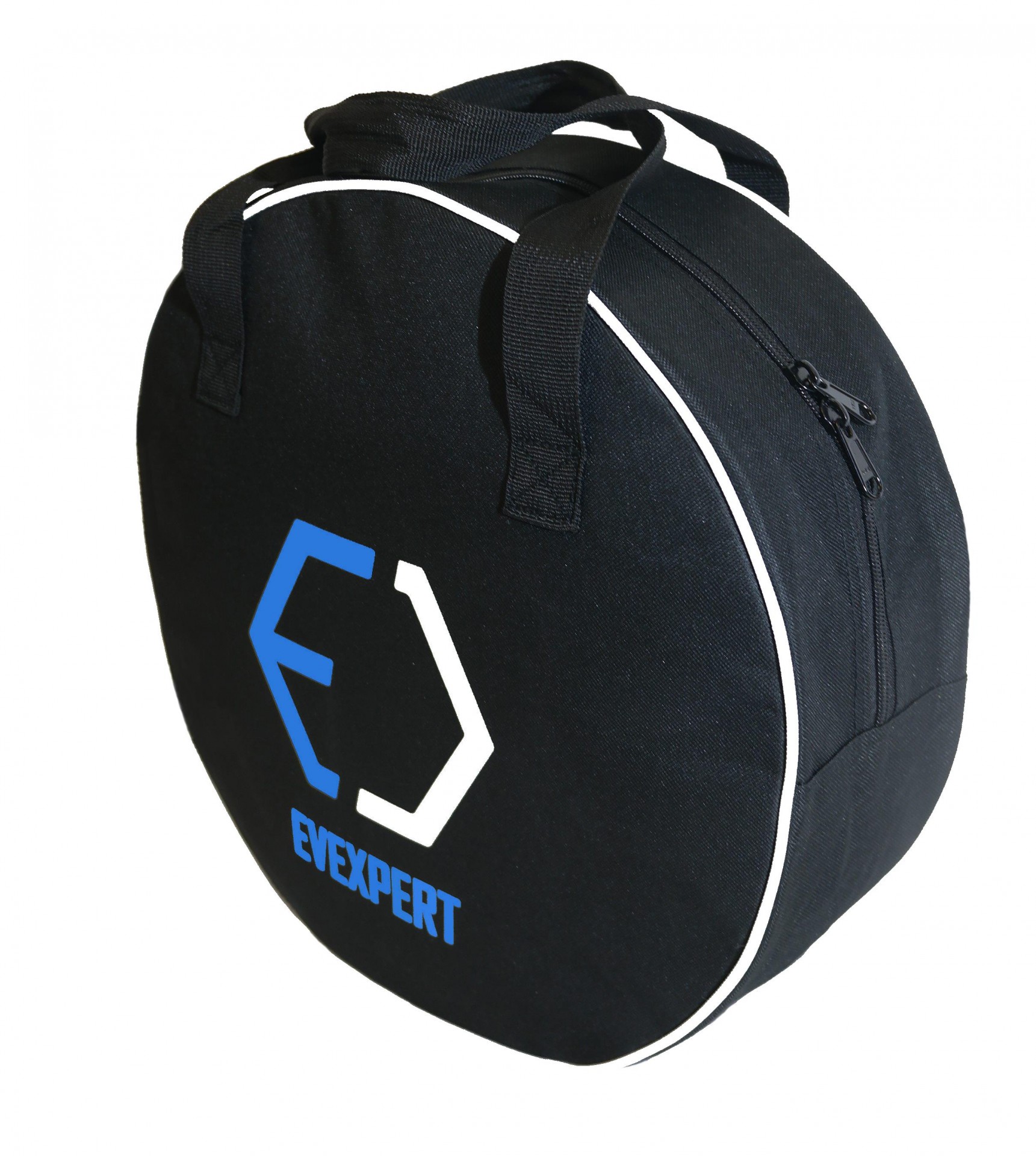

| Dobavljeno z | Torba za shranjevanje in dva adapterja (na voljo tudi izbirni stenski nosilec) |
Pogosta vprašanja
Kaj mi omogočata oba adapterja?
Adapter Schuko omogoča delovanje polnilnika iz navadne gospodinjske vtičnice z močjo do 3,6 kW enofazno; adapter CEE 16 A na 32 A pa uporabo vtičnice CEE 16 A z močjo do 11 kW. Domači vtič 32 A da polnih 22 kW. Hitrost v vsakem primeru določata vtičnica in avtomobil.
Ali bo moj avtomobil dosegel 22 kW?
Samo če njegov vgrajeni polnilnik sprejema 22 kW trifazno izmenično. Velik del električnih vozil je omejen na 11 kW ali na enofazno polnjenje in bo črpal manj – napetost in tok po posameznih fazah na zaslonu vam omogočata, da vidite, kaj se dejansko dogaja.
Kaj zaslon doda glede na Max prve generacije?
Prikazuje nastavljeni tok, napetost na vsaki fazi, temperaturo in dovedeno energijo v kWh, tako da lahko potrdite prisotnost vseh treh faz in spremljate porabo posameznega polnjenja – informacije, ki jih Max prve generacije brez zaslona ne ponuja.
