Nešiojamas trifazis Type 2 įkroviklis, iki 11 kW

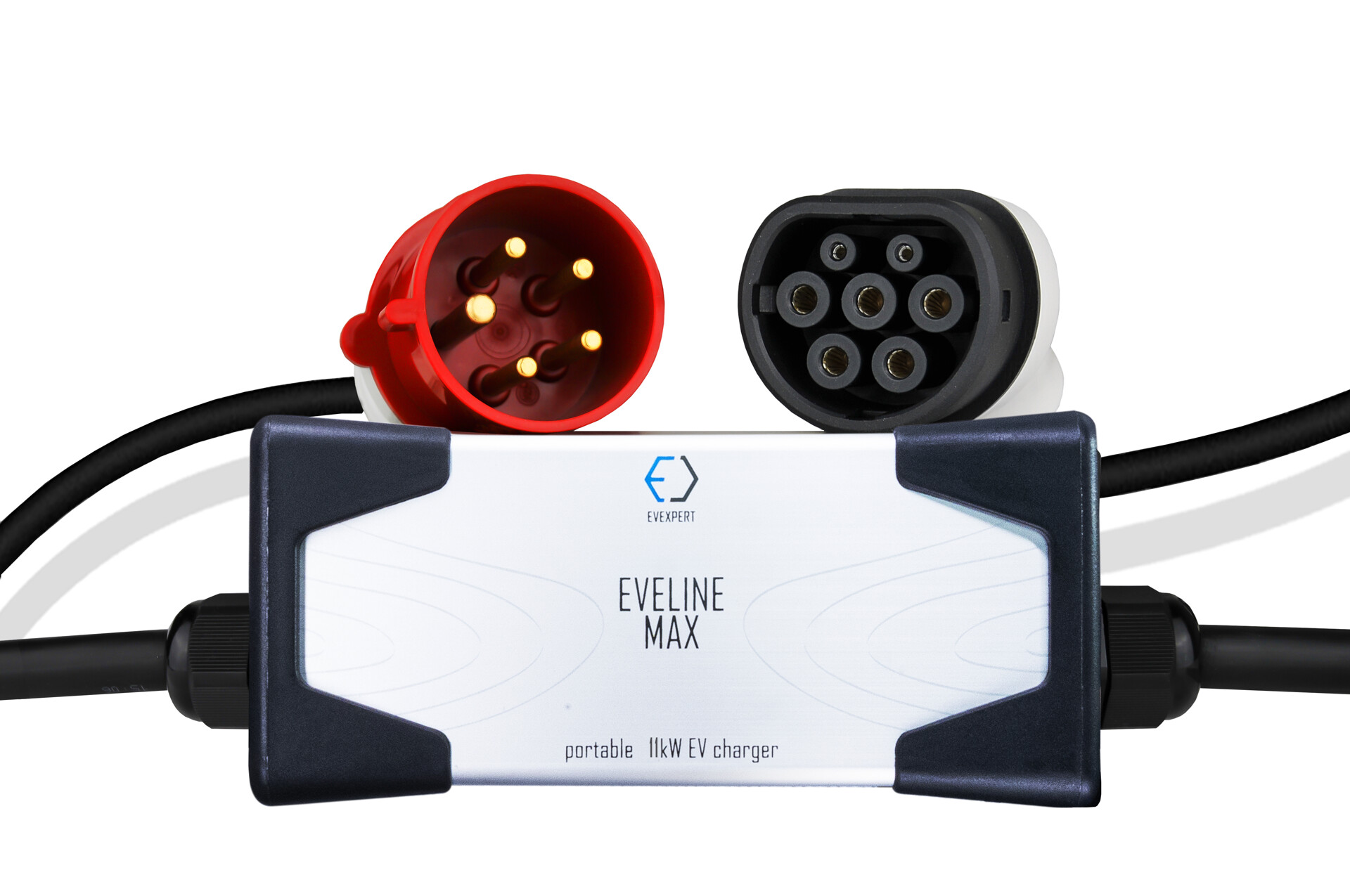

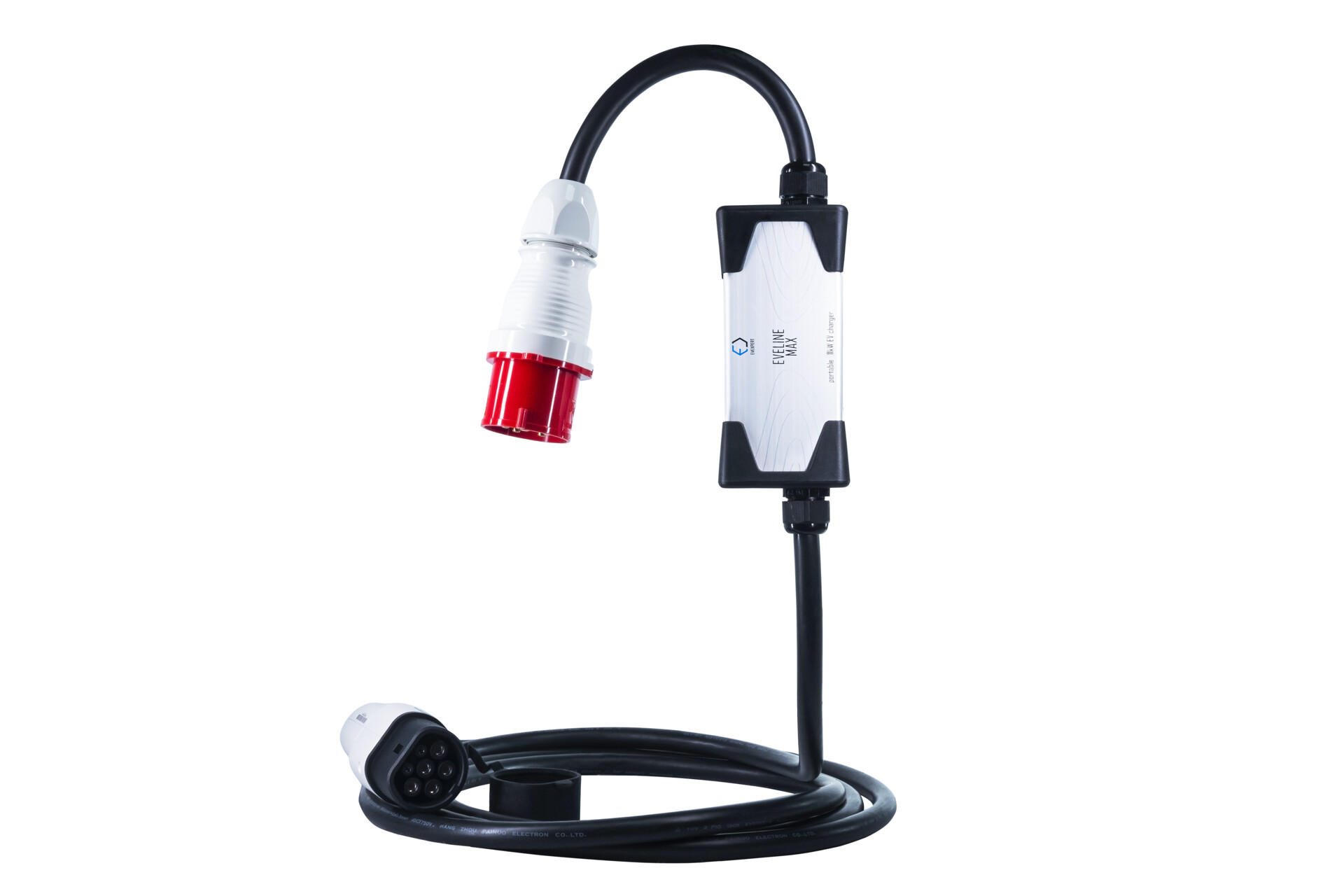

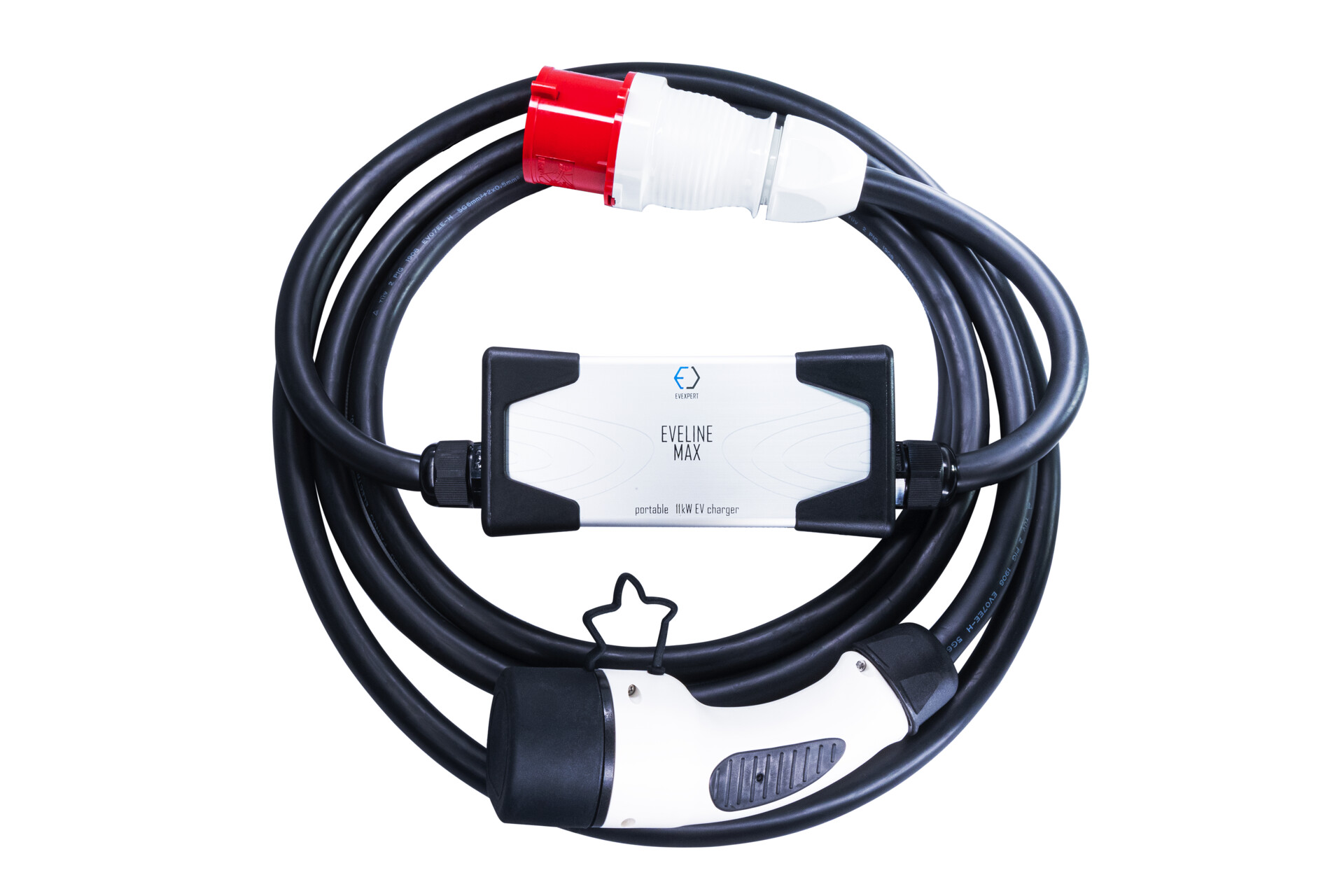

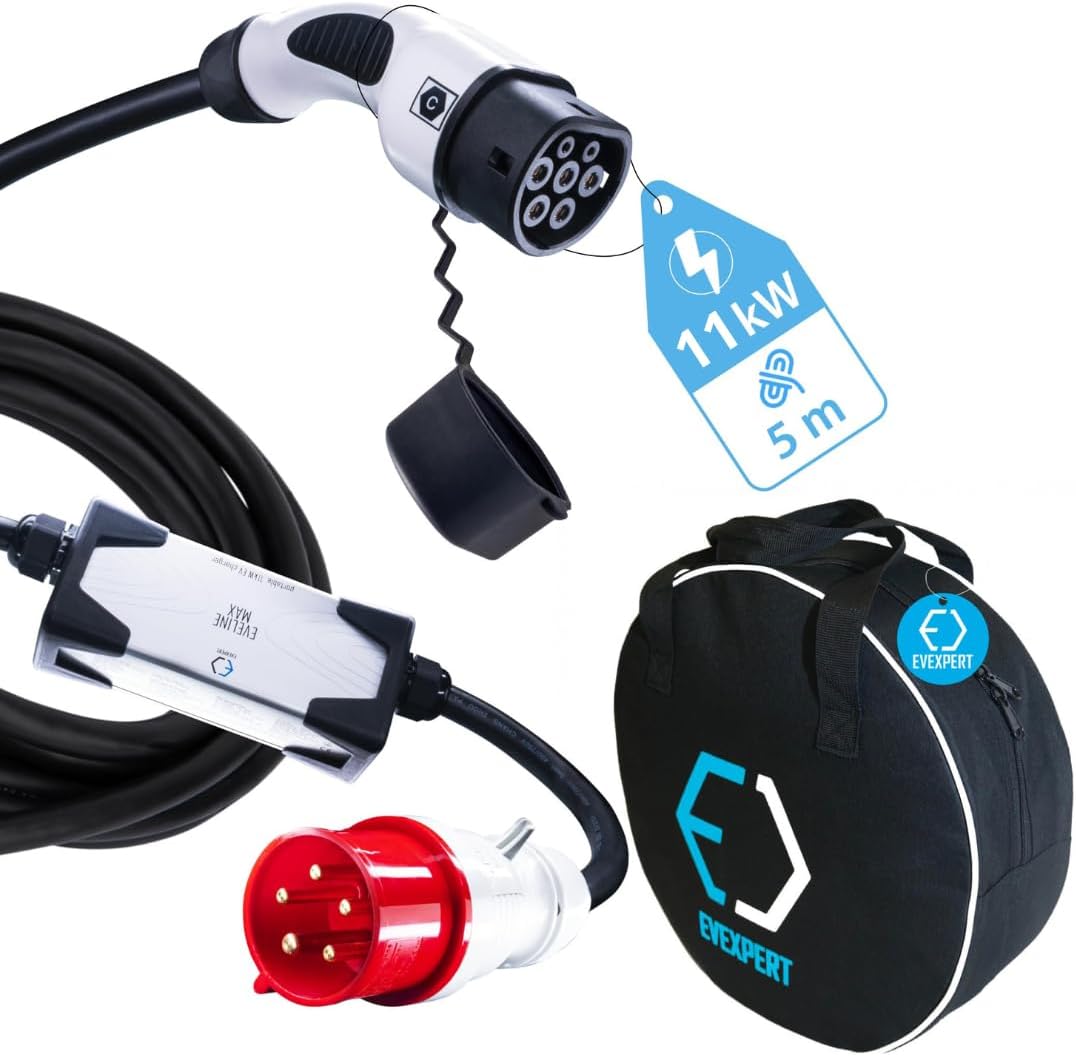

EVELINE Max yra nešiojamas trifazis įkrovimo kabelis Type 2 elektromobiliams, maitinamas iš 16 A CEE 5-pin pramoninio lizdo ir kraunantis iki 11 kW. Tai 16 A pirmosios kartos Max asortimento narys: kompaktiškas, tvirtas valdymo blokas su srove, kurią pasirenkate ant įrenginio, ir integruota liekamosios srovės apsauga. Ekrano ant įrenginio nėra; srovė nustatoma šoniniu mygtuku, o gedimai rodomi klaidos kodu.
11 kW trifazis ir ką automobilis turi palaikyti

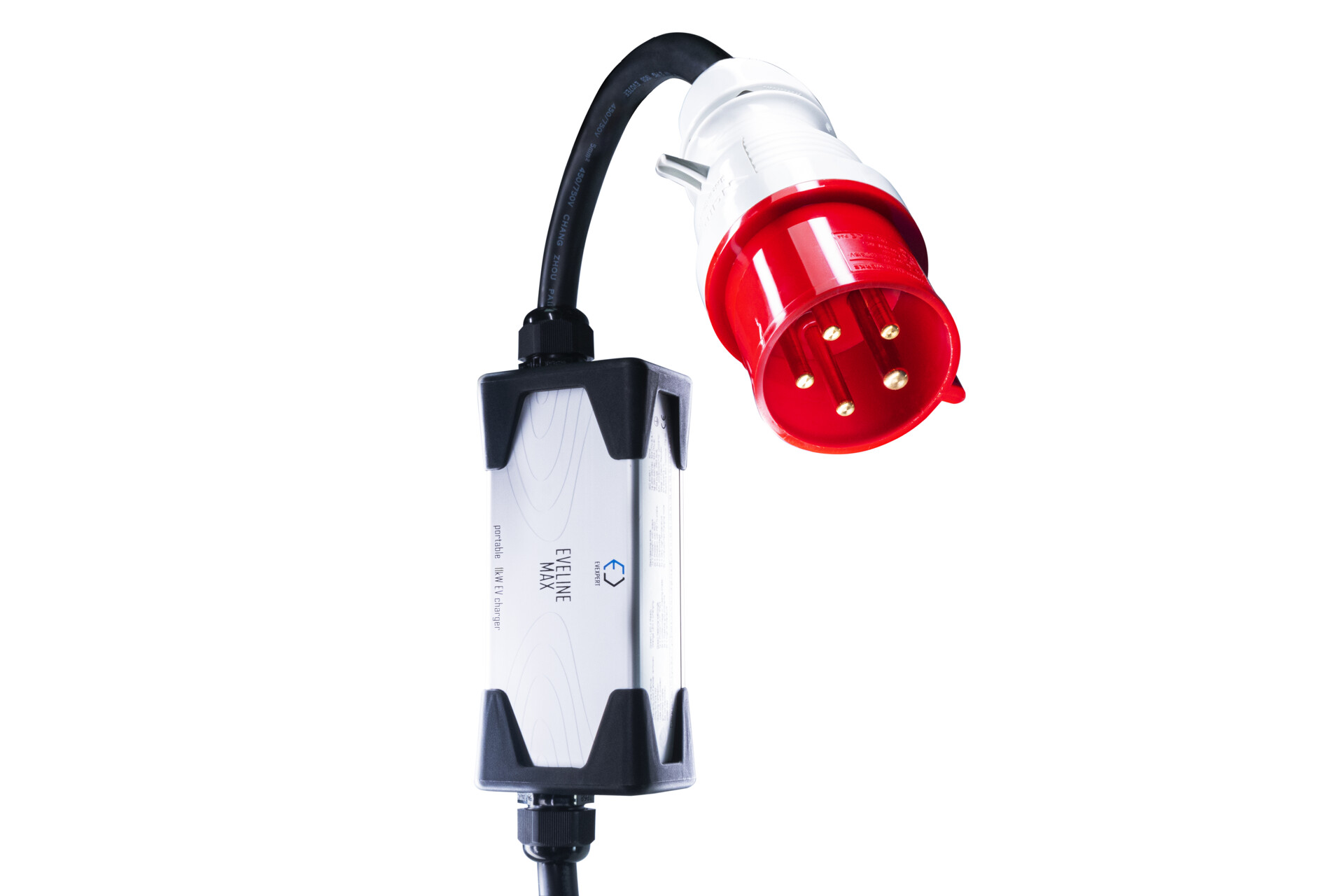

Iš 16 A CEE 5-pin lizdo EVELINE Max tiekia trifazę galią iki 11 kW (400 V, 16 A). Pilna galia pasiekiama tik tada, kai automobilio integruotas įkroviklis taip pat priima 11 kW trifazę AC galią. Automobilis, ribojamas iki vienfazio AC arba iki mažesnės trifazės galios, ims prie savo ribos. CEE lizdas taip pat turi būti grandinėje, apskaičiuotoje nuolatiniam 16 A trifaziam ėmimui.
Pasirenkama srovė

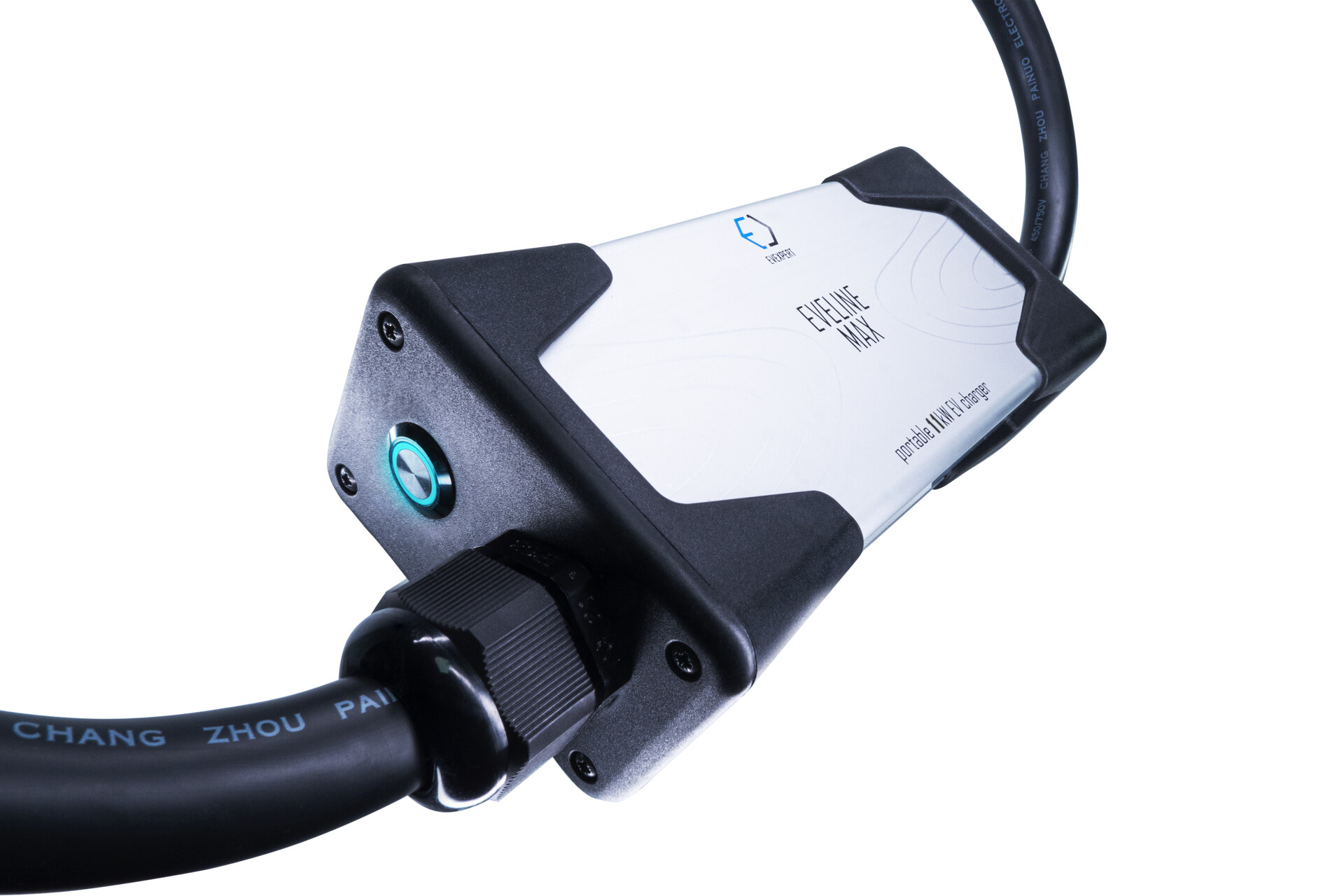

Srovė pasirenkama ant įrenginio šoniniu mygtuku keturiais lygiais — 6, 10, 13 ir 16 A — todėl galite imti pilną galią iš tvarkingo 16 A maitinimo arba sumažinti ten, kur laidynas ar grandinė reikalauja atsargumo. Nustatymo priderinimas prie lizdo išlaiko galingą kabelį tinkamą naudoti su skirtingais maitinimo šaltiniais.
Apsauga, patvarus perjungimas ir vandalizmui atspari konstrukcija
Sauga sutelkta į integruotą Type B grandinės pertraukiklį su A-EV liekamosios srovės įtaisu, kuris aptinka tolygias DC gedimo sroves nuo 6 mA ir nutraukia maitinimą tą akimirką, kai įkrovimas sutrinka — apsauga, kurios elektromobiliui reikia todėl, kad jis gali sukurti DC liekamąją srovę, kurios įprastas Type A įtaisas gali nepastebėti. Valdymo elektronika atlieka diagnostinį patikrinimą kiekvieną kartą prisijungus ir bet kokį gedimą signalizuoja klaidos kodu, o vidiniai perjungimo elementai apskaičiuoti daugiau nei 150% nuolatinės apkrovos, suteikiant atsargą ilgų įkrovimų metu.
Įrenginys apibūdinamas kaip vandalizmui atsparios konstrukcijos, tai reiškia, kad jis skirtas atlaikyti tyčinį gadinimą ir manipuliavimą tose vietose, kur šie įkrovikliai naudojami. Tai konstrukcijos tikslas, o ne konkreti sertifikuota savybė, tokia kaip užraktas ar smūgių klasė.
Apsauga nuo orų

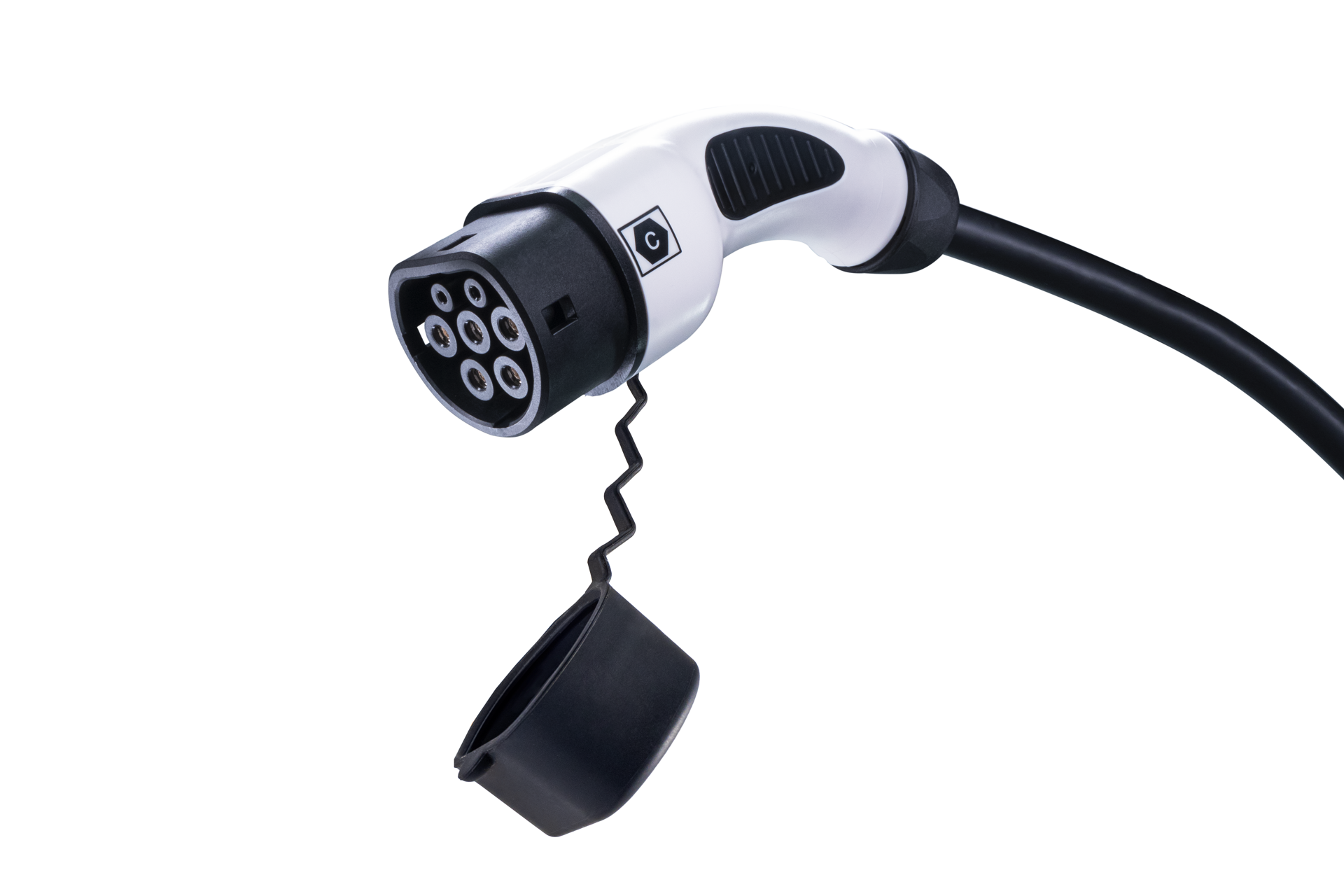

Įkroviklis yra IP44 prijungus — apsaugotas nuo kietųjų objektų, didesnių nei 1 mm, ir purškiamo vandens iš bet kurios krypties — ir IP65 ant atjungtų jungčių su uždėtais dangteliais, išlaikant jas nepralaidžias dulkėms ir apsaugotas nuo srovių tarp naudojimų. Jis veikia nuo −40 °C to +50 °C. Kaip ir su bet kuria tokia klase, jos apima purškimą ir žemo slėgio sroves, o ne jungčių panardinimą.
Techninė specifikacija
| Automobilio pusės jungtis | Type 2 (Mennekes) |
|---|---|
| Maitinimo lizdas | CEE 5-pin 16 A, trifazis 400 V |
| Didžiausia įkrovimo galia | 11 kW |
| Didžiausia srovė | 16 A |
| Pasirenkama srovė | 6 / 10 / 13 / 16 A |
| Liekamosios srovės apsauga | Integruotas Type B RCD su 6 mA DC aptikimu |
| Perjungimo atsarga | Apskaičiuota daugiau nei 150% nuolatinės apkrovos |
| Konstrukcija | Atspari vandalizmui (skirta atlaikyti tyčinį gadinimą ir manipuliavimą) |
| Apsaugos klasė | IP44 naudojant / IP65 uždengus dangteliais ir atjungus |
| Darbinė temperatūra | −40 °C to +50 °C |
| Kabelio ilgis | 5 m |
| Valdymo bloko matmenys | 180 × 80 × 50 mm |
| Svoris | 4 kg |
| Spalva | Sidabrinė, juoda ir balta |
| Standartai | IEC 61851-1, IEC 62196-2; CE ir TÜV |
| Garantija | 24 mėnesiai |

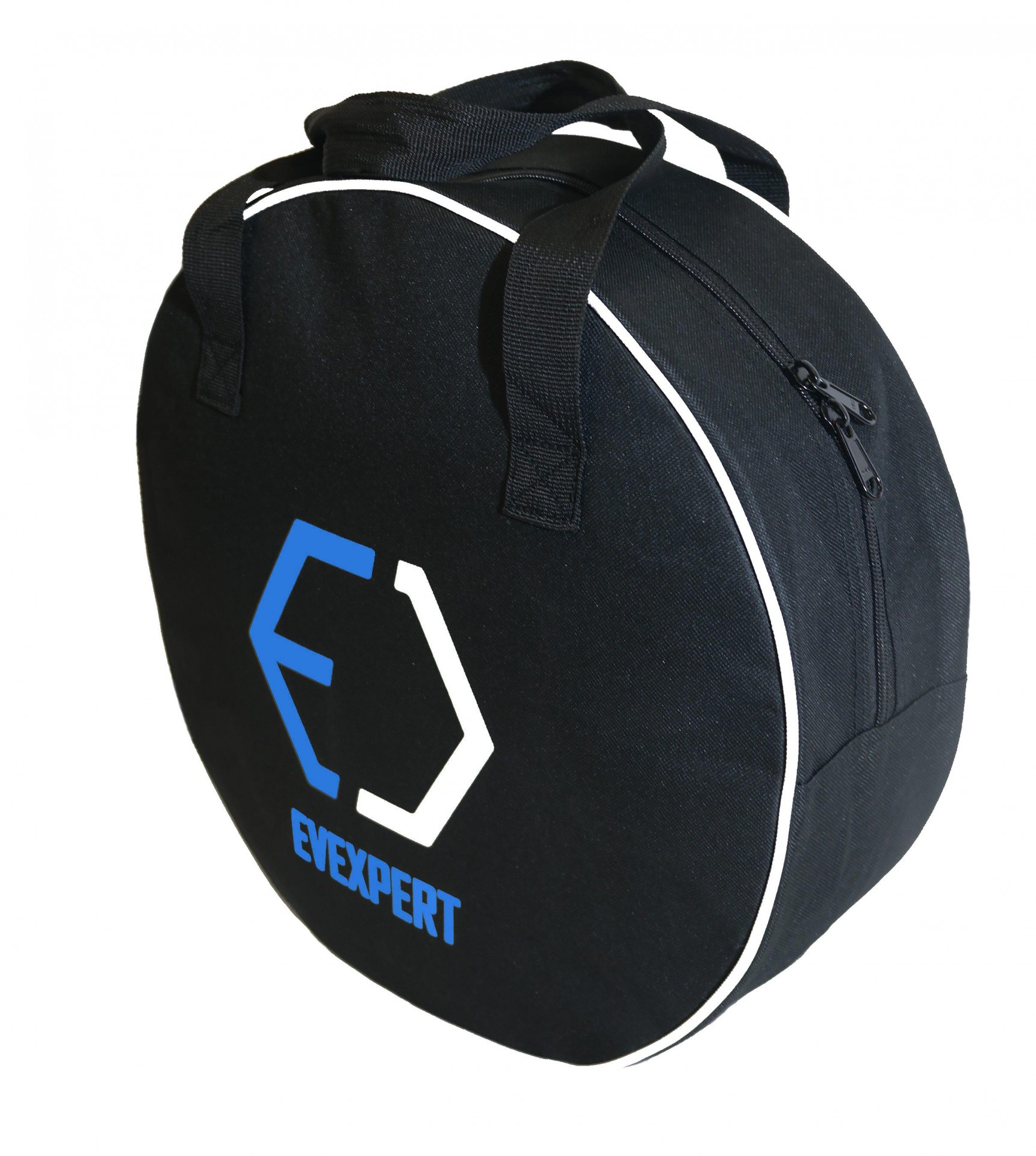

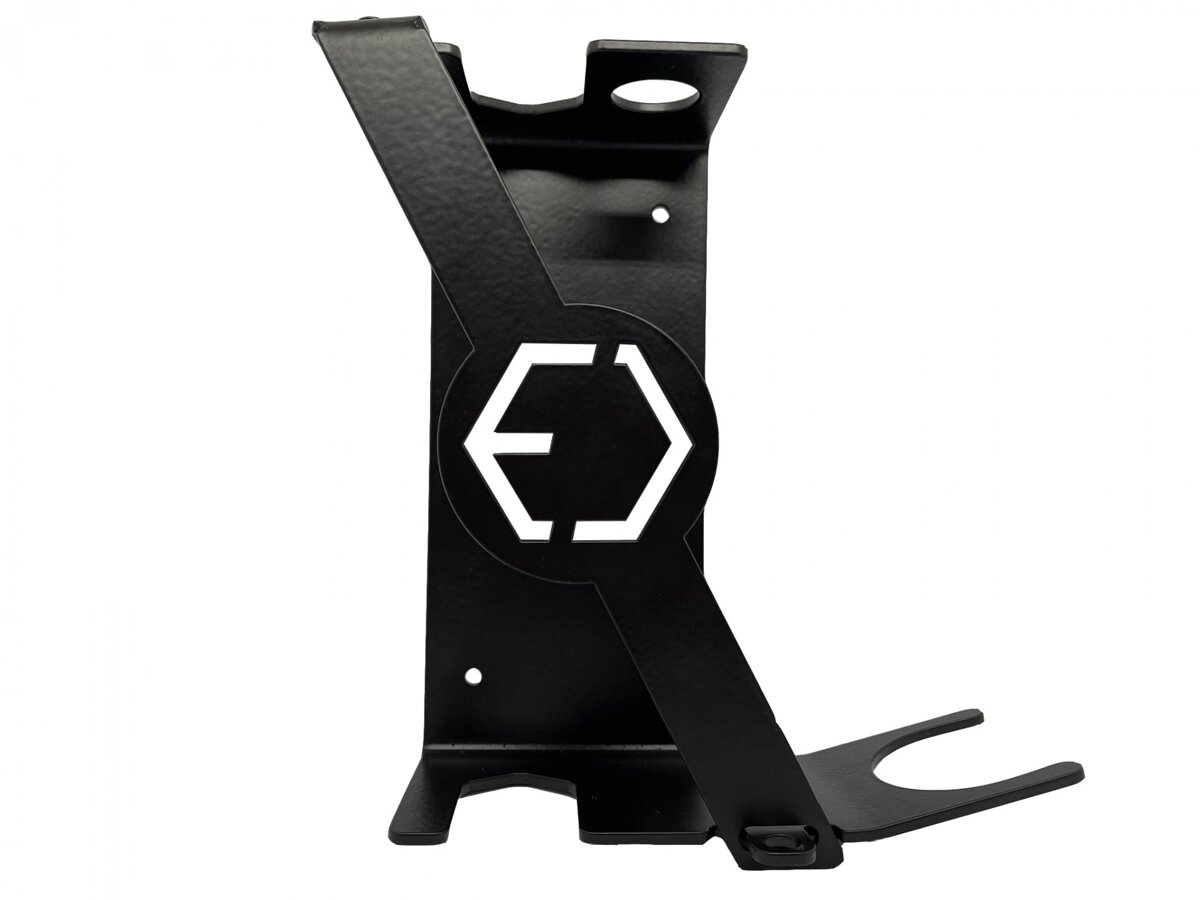

| Komplekte | Laikymo krepšys (galimas pasirenkamas sieninis laikiklis) |
Dažnai užduodami klausimai
Ko reikia mano automobiliui, kad krautųsi 11 kW?
Integruoto įkroviklio, priimančio 11 kW trifazę AC galią, ir 16 A trifazio CEE maitinimo. Automobilis, ribojamas iki vienfazio įkrovimo, ims mažiau; galią nustato automobilio integruota riba, o ne kabelis.
Kuo tai skiriasi nuo 22 kW EVELINE Max?
Šis modelis naudoja 16 A CEE lizdą ir pasiekia daugiausiai 11 kW su srove iki 16 A; 22 kW versija naudoja 32 A lizdą ir pasiekia 32 A. Rinkitės pagal turimą maitinimą ir galią, kurią jūsų automobilis gali priimti.
Ką čia reiškia vandalizmui atspari konstrukcija?
Ji apibūdina konstrukciją, skirtą atlaikyti tyčinį gadinimą ir manipuliavimą. Vertinkite tai kaip konstrukcijos tikslą, o ne konkrečią sertifikuotą savybę; turima informacija nedetalizuoja konkretaus užrakto, korpuso medžiagos ar smūgių klasės.
