Multifunctionele meting met Modbus RTU

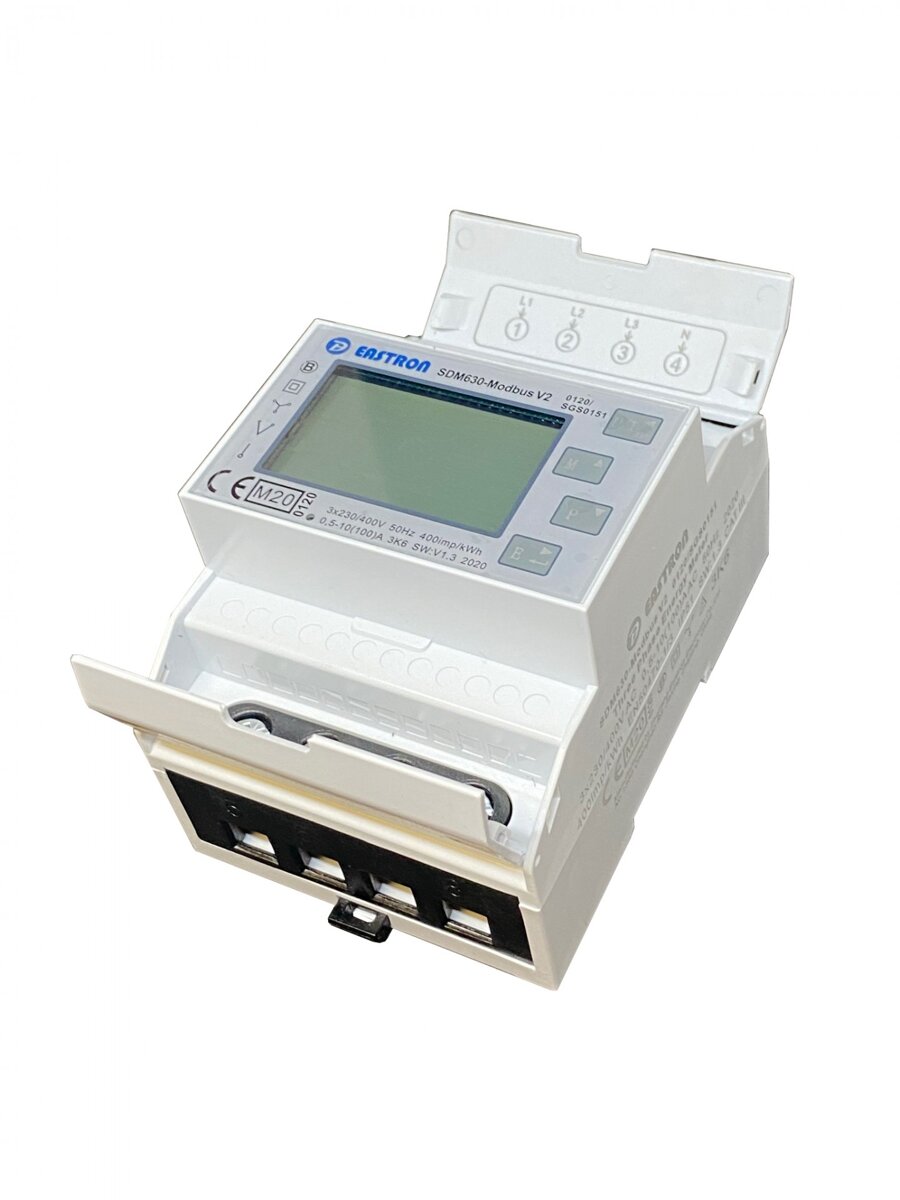

De SDM630-Modbus V2 ondersteunt 1p2w-, 3p3w- en 3p4w-netwerken in een behuizing van vier modules. Belastingen tot 100 A worden direct gemeten, zonder externe stroomtransformatoren.
Meetgegevens voor energiebeheer
Naast geïmporteerde en geëxporteerde actieve energie meet hij reactieve en schijnenergie, spanning, stroom, vermogen, arbeidsfactor, frequentie, maximale vraag en THD. De gegevens staan op het verlichte display en zijn beschikbaar via RS485 Modbus RTU; twee S0-uitgangen geven import- en exportpulsen. Het ontvangende systeem moet de registerindeling en businstellingen ondersteunen.
Technische specificaties
| Type | Multifunctionele energiemeter |
|---|---|
| Netwerken | 1p2w, 3p3w en 3p4w |
| Aansluiting | Direct, zonder externe stroomtransformatoren |
| Maximale stroom | 100 A |
| Energiemeting | Actief, reactief en schijnbaar; import en export |
| Communicatie | RS485 Modbus RTU |
| Pulsuitgangen | 2 x S0 |
| Display | Verlicht lcd met fronttoetsen |

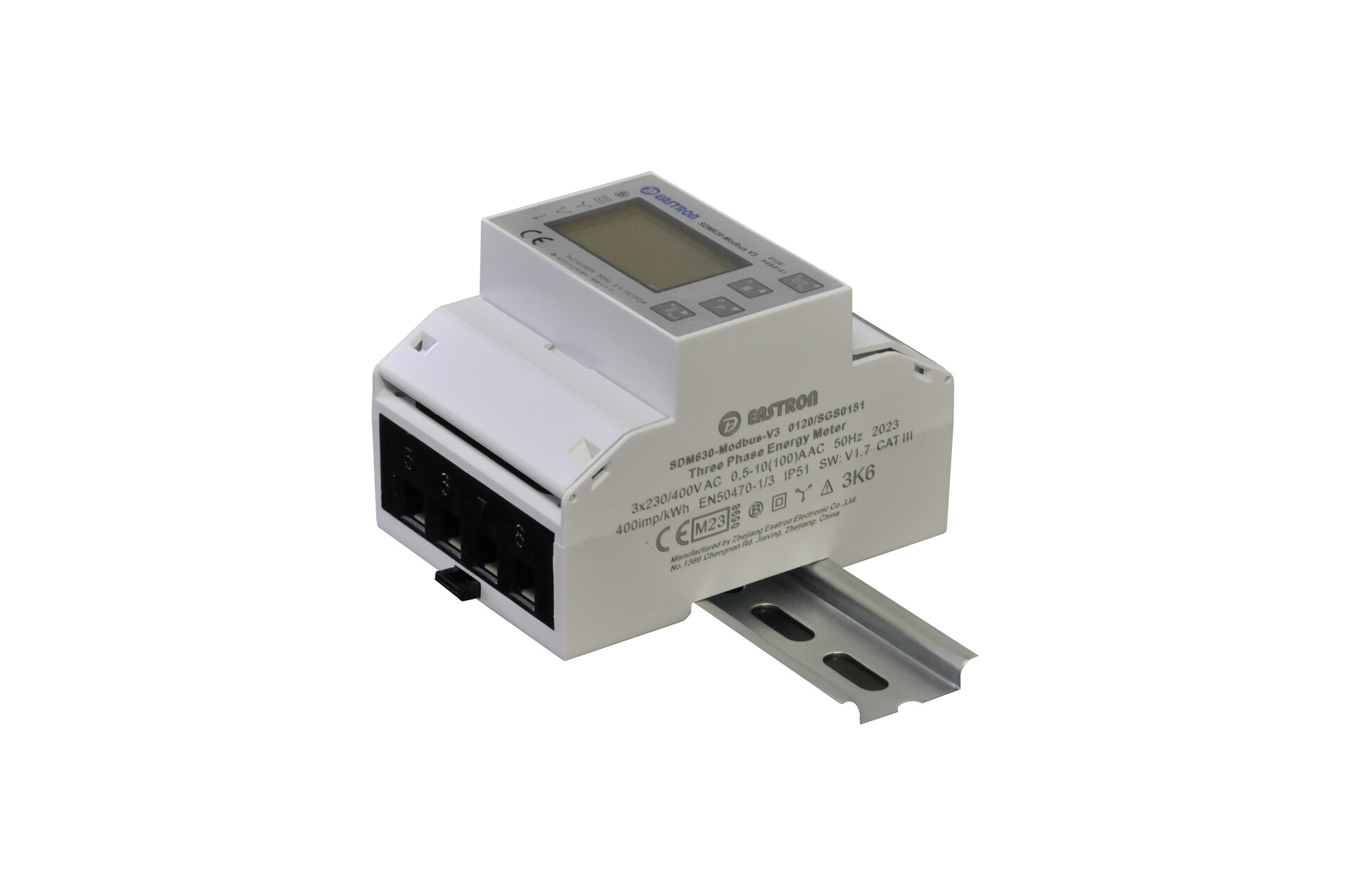

| Montage | 35 mm DIN-rail; 4 modules |
| Afmetingen | 100 x 72 x 66 mm |
