Kabel Type 1 s otevřeným koncem pro pevné zapojení

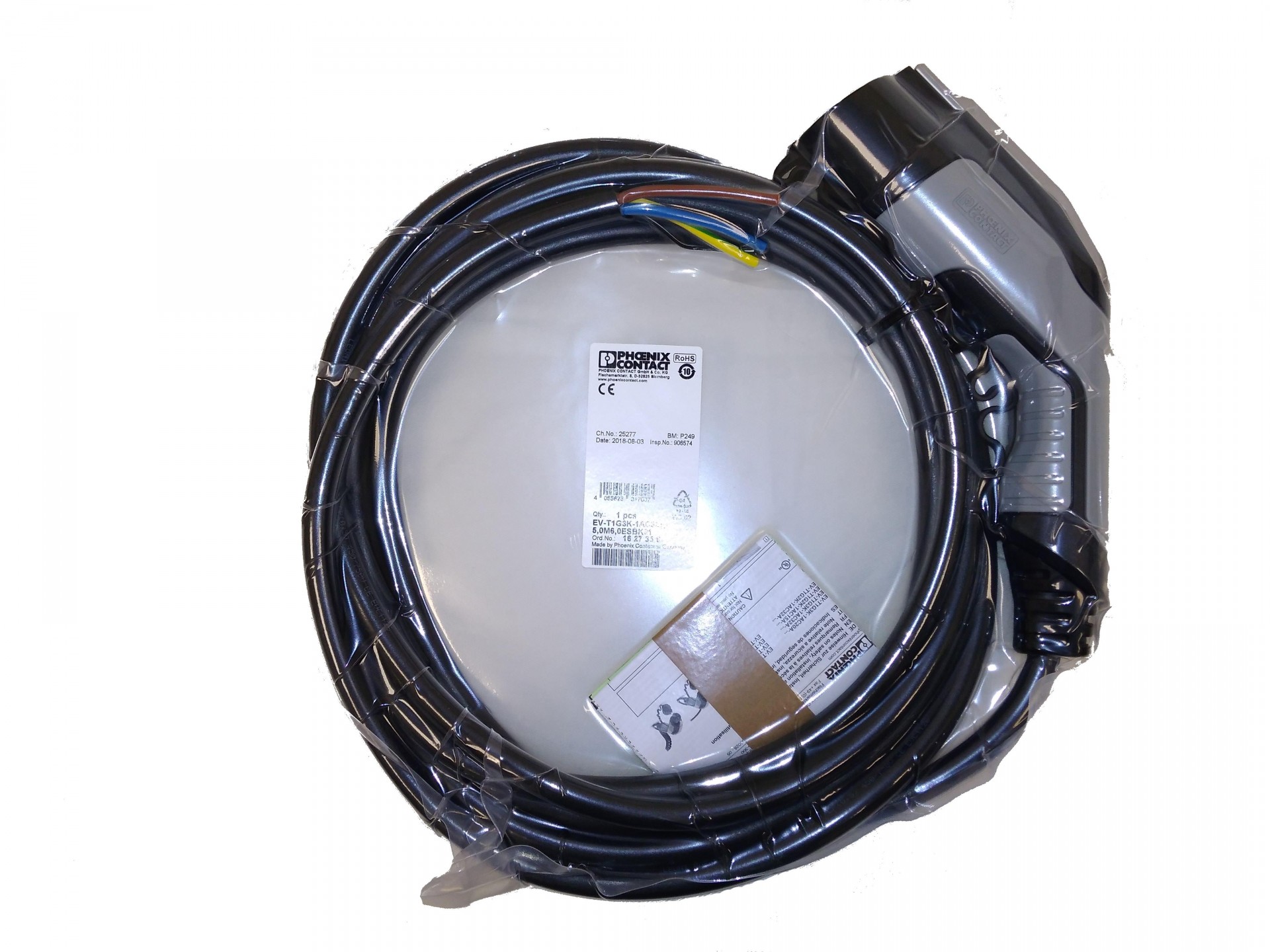

Tento kabel Phoenix Contact má jedinou zástrčku Type 1 (J1772) pro vůz a na druhé straně otevřený, nezakončený konec — konfiguraci „jedna zástrčka“ — takže se zapojuje přímo do nabíjecí stanice, nikoli do zásuvky. Je to trvale připojené vedení, kolem něhož se staví nabíjecí bod pro vozidla Type 1.
Co znamená „otevřený konec“
Jeden konec je hotová zástrčka Type 1, která se připojuje k vozu; druhý konec je ponechán otevřený, aby jeho vodiče bylo možné zakončit uvnitř nabíjecí stanice. Jde tedy o kabel pro stavbu nebo opravu nabíjecího bodu s pevně připojeným kabelem pro vozidla Type 1, nikoli o vedení se zástrčkami na obou koncích pro každodenní použití. Otevřený konec musí zapojit kvalifikovaný elektrikář podle pokynů výrobce nabíječky.
Jednofázově až 7.4 kW
Kabel je dimenzován na 32 A na jedné fázi pro výkon až 7.4 kW — maximum jednofázového standardu Type 1. Dodávaný výkon závisí na nabíjecí stanici, do níž je zapojen, a na palubní nabíječce vozu.
Technická specifikace
| Konfigurace | Jedna zástrčka Type 1 (J1772) + otevřený (nezakončený) konec |
|---|---|
| Režim nabíjení | Mode 3 (pro AC nabíjecí stanice) |
| Maximální proud | 32 A |
| Fáze | Jednofázový |
| Maximální nabíjecí výkon | 7.4 kW |
| Délka kabelu | 5 m |
| Hmotnost | 2.3 kg |
| Instalace | Otevřený konec zapojuje kvalifikovaný elektrikář |
