Мултифункционално мерење со Modbus RTU

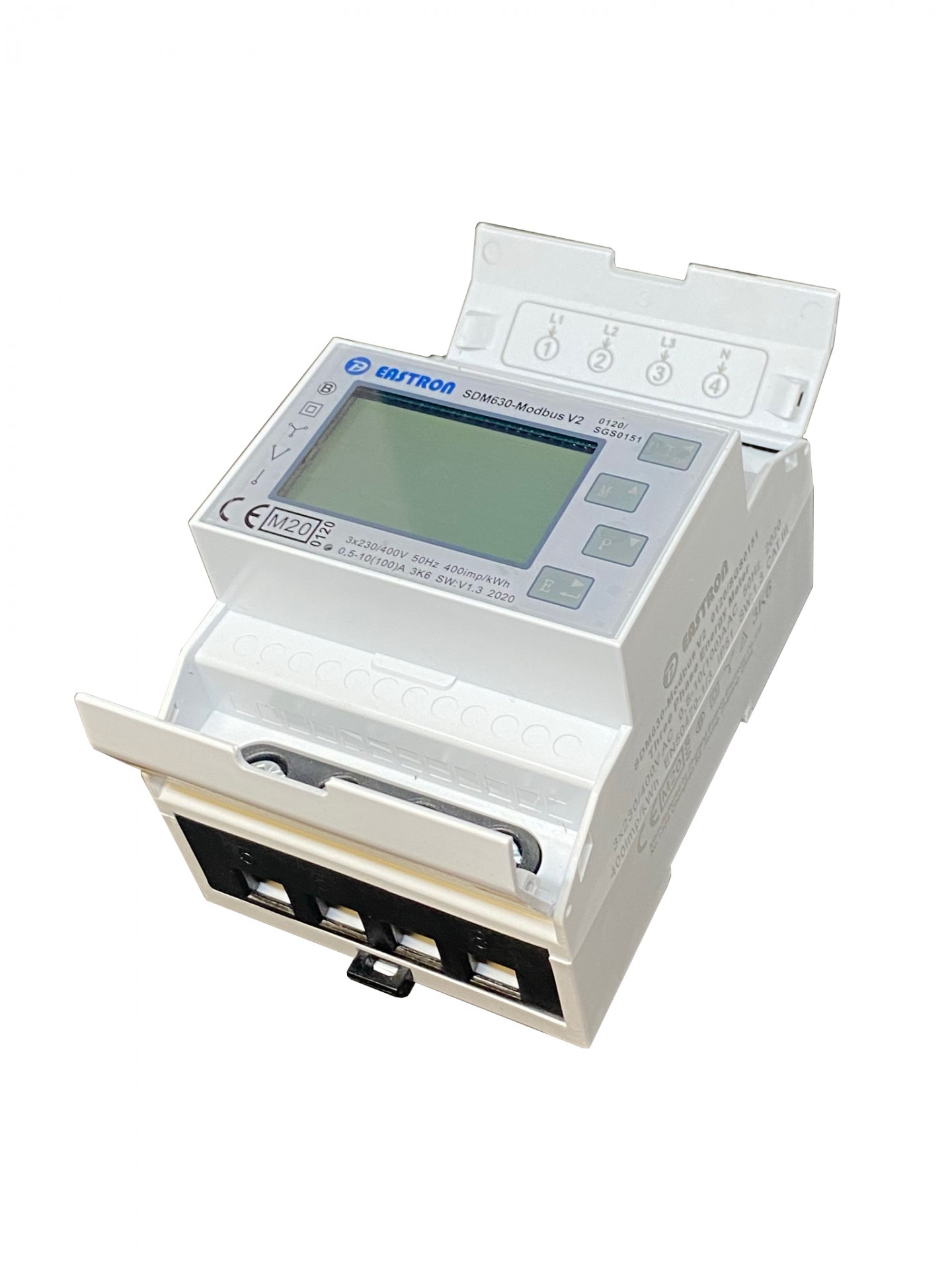

SDM630-Modbus V2 поддржува мрежи 1p2w, 3p3w и 3p4w во куќиште од четири модули. Оптоварувања до 100 A мери директно без надворешни струјни трансформатори.
Податоци за енергетски надзор
Мери увезена и извезена активна енергија, реактивна и привидна енергија, како и напон, струја, моќност, фактор на моќност, фреквенција, максимална побарувачка и THD. Податоците се на осветлениот екран и преку RS485 Modbus RTU; два S0 излези даваат импулси за увоз и извоз. Приемниот систем мора да ја поддржува мапата на регистри и истите параметри на магистралата.
Технички податоци
| Тип | Мултифункционално броило за енергија |
|---|---|
| Мрежи | 1p2w, 3p3w и 3p4w |
| Поврзување | Директно, без надворешни трансформатори |
| Максимална струја | 100 A |
| Енергија | Активна, реактивна и привидна; увоз и извоз |
| Комуникација | RS485 Modbus RTU |
| Импулсни излези | 2 x S0 |
| Екран | Осветлен LCD со предни копчиња |

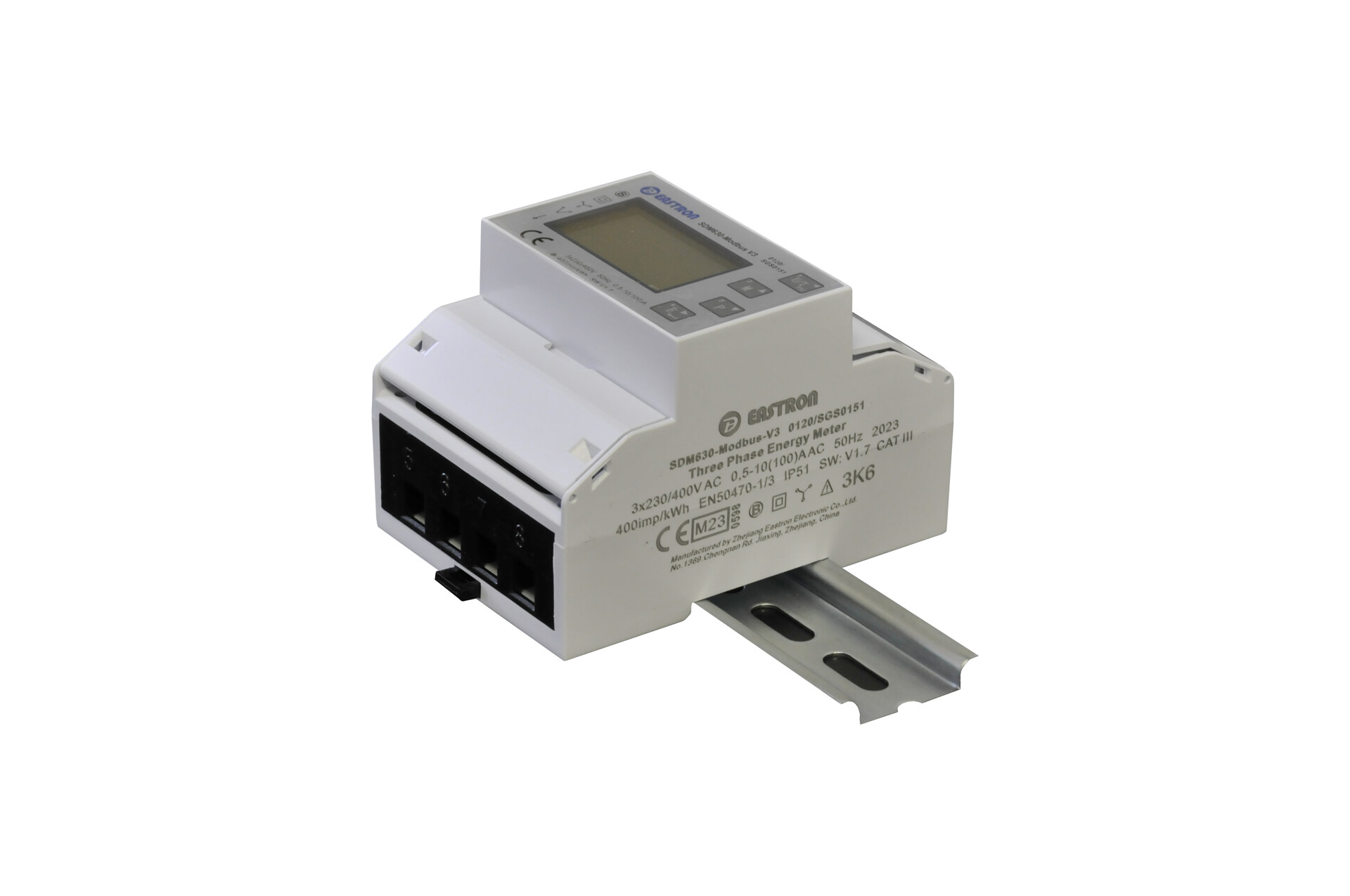

| Монтажа | 35 mm DIN шина; 4 модули |

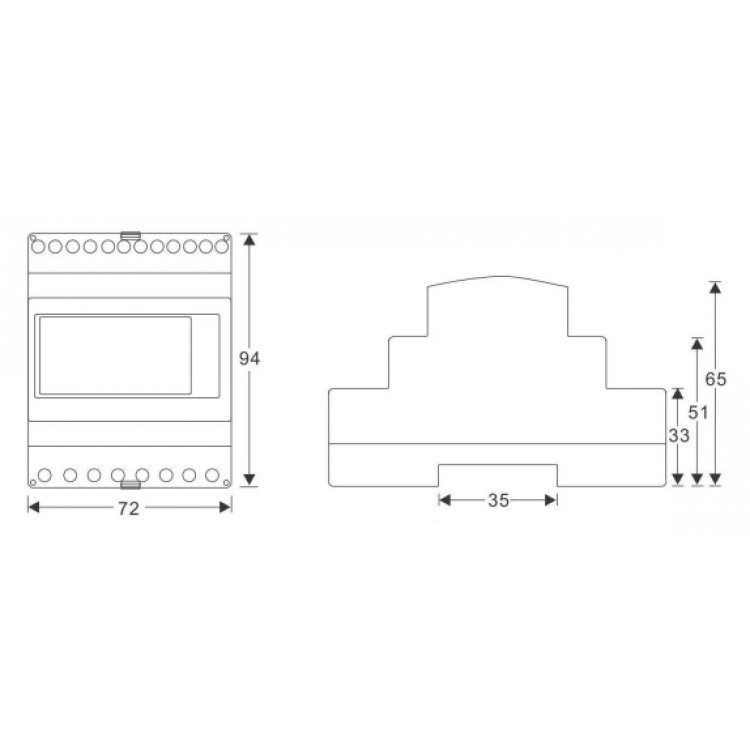

| Димензии | 100 x 72 x 66 mm |
